A4406:带一个外置和一个内置线性稳压器的恒定导通时间降压稳压器

Description

A4406 是一款汽车电源管理 IC,该产品使用一个 5.45 V 高频恒定导通时间预调节器给一个内置 5 V 线性稳压器和一个 3.3 V 线性 DMOS 驱动器供电。A4406 专为在高温环境下给 CAN 和微处理器电源供电而设计,是发动机罩下应用的理想之选。通过在给线性稳压器供电前使用降压预调节器有效降低输入电压,可以实现高效运行;从而降低功率损耗,提高稳压器的总效率。

该开关式稳压器设计可在 2.2 MHz 标称开关频率下运行。高开关频率使客户能够选择低值电感器和陶瓷电容器,同时避免在 AM 频带中出现电磁干扰 (EMI) 。

保护功能包括欠压锁定和过热关机。V5P 输出受到保护,可免受电池短路影响。若出现负载短路,所有稳压器将启动过电流保护。A4406 还具有带可调整延迟的上电复位功能,用于微处理器输出。

A4406 采用低厚度(最大:1.2 mm )、带外露隔热盘的 20 引脚 TSSOP 封装(后缀: LP)。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

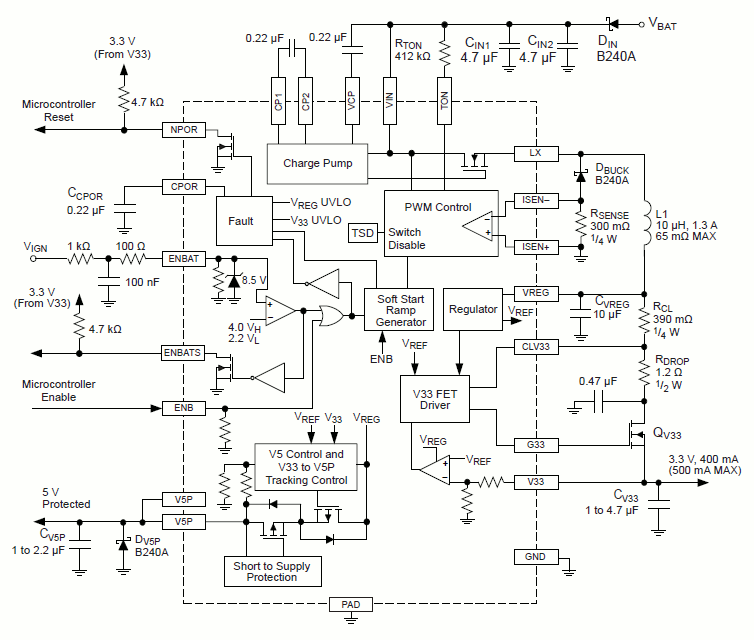

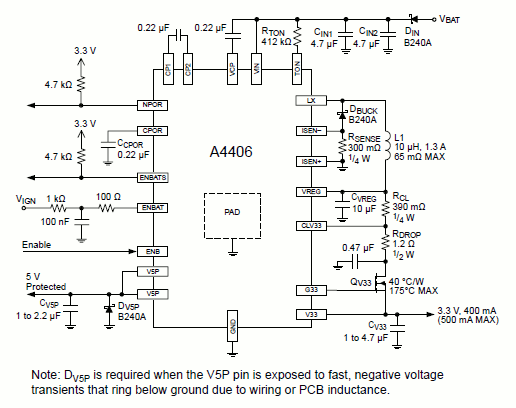

Top Features

  • 符合 AEC-Q100 0 级标准的
  • 内置降压预调节器后跟低压差 (LDO) 输出
  • 5.5 到 36 V VIN 工作范围(最大 50 V);用于启动/停止、冷启动、和负载突降需求
  • 2.2 MHz 恒定导通时间降压稳压器
  • 50 V 绝对最大输入电压,可应对浪涌
  • 谷值电流传感实现了最短的降压导通时间
  • 5.5 至 46 V 输入电压范围
  • −40ºC 到 150ºC 结温范围
  • 带可调整上升延迟的上电复位(NPOR 引脚)
  • 带过电流折返和电池短路保护的 5 V(V5P 引脚)内置低压差跟踪线性稳压器
  • 带可编程电流限制(高达 500 mA)和过电流折返保护的 3.3 V(V33 引脚)外置线性稳压器 DMOS 驱动器
  • 逻辑启用输入(ENB 引脚)
  • 点火启用输入(ENBAT 引脚)
  • 点火状态指示器(ENBATS 引脚)
  • 降压逐脉冲过电流保护
  • 降压 LX 短路保护(锁定)
  • 缺失异步二极管保护(锁定)
  • 开关(VREG 引脚)、3.3V(V33 引脚)和电荷泵
  • (VCP 引脚)欠压锁定保护 (UVLO)
  • 过热关机保护 (TSD)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4406KLPTR-T 20-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4406KLP-01-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
