用于 3.3V 应用的 Allegro ACS716 全面集成电流传感器 IC

下载 PDF 版

作者：Shaun Milano， Allegro MicroSystems, LLC

摘要

Allegro^® MicroSystems 已推出用于电动机或逆变器控制应用的创新器件。该应用说明讨论了设计为 3.3 V 电压器件的 Allegro ACS716 的特性，并且将其与 ACS710 进行了比较，ACS710 是一种可针对输出集成到 3.3 V 系统中的 5 V 器件。

Allegro 已推出用于电动机逆变器控制应用的新型电流传感器，在与可通过一般方式获得的 3.3V 模数转换器一同使用时，该器件可改善运行。Allegro ACS716 电流传感器 IC 为工业、商业和通信系统中的电流传感应用提供经济实惠的精确解决方案。此设备采用小尺寸表面安装型 SOIC16 封装，便于用户使用，因为其已全面集成。电流在该封装的一侧流入和流出该封装，在另一侧上的信号引脚提供模拟输出和故障检测以及过滤功能（请参见图 1）。该配置提供仅 1 mΩ 的低电阻导体，并且提供高压隔离。该器件类似于 ACS710，但其在 3.3V 电压下进行编程和测试。

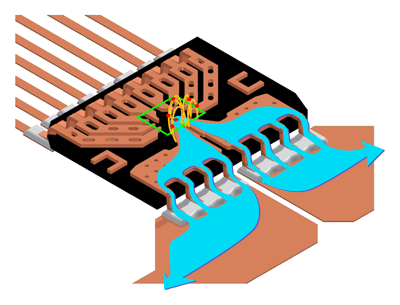

图 1：主要感应电流

ACS710 器件在 Allegro 工厂中进行了优化，可在 5V 电源电压下运行，当测量满标电流时，该模拟输出电压可摆动到超过 4.5V。将 3.3V 模数转换器与该器件一同使用需要利用电阻分配器来适应该转换器的输入范围（图2）。分离模拟信号在这些应用中很常见，但这的确影响整体系统准确性。这些电阻以及在 PC 板上拾放这些电阻的操作也会对系统略微造成损失。

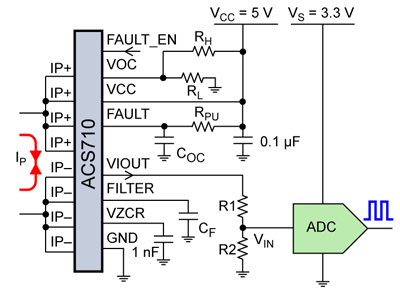

图 2具有 3.3V 模数转换器的 ACS710

在图2 中到该转换器的 V_IN 是按 R1 和 R2 进行电阻分配的：

         V_IN = V_IOUT × R2 / (R1 + R2).

如果使用 1% 的电阻，则因这些电阻中的失配，错误率可能低于 2% 的最糟糕情况。

ACS716（图3）是 Allegro 提供的在 3.3V 电压下进行了优化的较新产品。该产品以 3V 满标电压提供能够直接进入该模数转换器中的输出电压，这可消除对电阻分配器网络的需求。

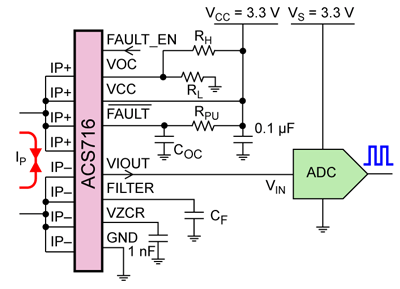

图 3。具有 3.3V 模数转换器的 ACS716

有关 ACS710 器件运行的有用文章（也适用于 ACS716 器件），请参见 AN296088“利用全面集成的电流感应 IC 提高智能电网应用中的效率”。

这两个器件的数据表位于 Allegro 网站的电流传感器下。
