A1684:双线式零速高精度差分传感器 IC

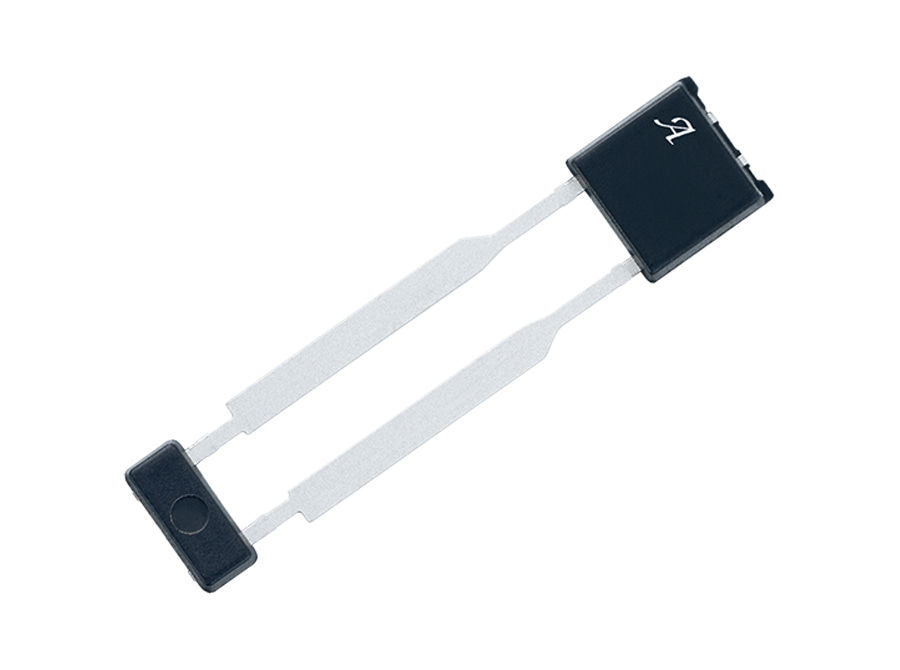

Product Image

A1684 ECAD Model
A1684 数据表
Navigate

Description

Top Features

A1684LUB 是经优化的霍尔效应感应集成电路，可为真零速数字环形磁铁感测提供用户友好型解决方案，如果是磁化背偏置，则提供两线应用的齿轮齿传感。该霍尔效应 IC 已经针对汽车环境进行了优化。该小型封装能与各种形状及尺寸的目标一同使用。

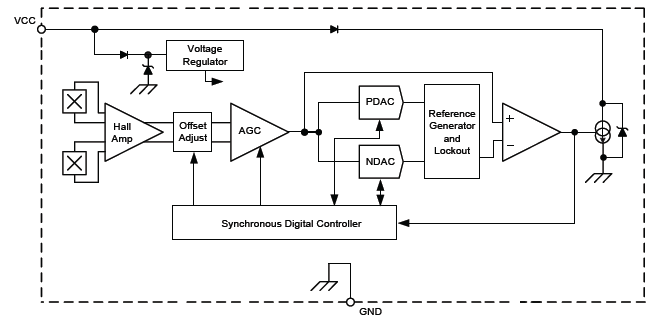

该单集成电路将双元件霍尔效应传感器与信号处理电路相结合，可响应环形磁铁或旋转铁磁目标（与背偏置磁铁结合使用）产生的差分磁性信号。该器件包含精密数字电路，以消除磁铁和系统偏移。模拟信号的数字跟踪用于实现真零速操作。高级校准算法用于调整通电时的器件增益和偏移，这会导致气隙独立开关，极大提高输出精度。此外，高级运行模式校准电路减轻系统异常影响，如目标振动以及气隙的突然变化。

为双线式应用配置稳定电流输出。如果采用背偏移磁铁，该传感器 IC 是在齿轮齿应用（如传动速度）中获取边缘和工作循环信息的理想部件。

A1684 采用无铅 (Pb) 2 引脚单 SIP 封装（后缀：UG），并采用 100% 雾锡电镀引脚框。

  • 集成电容器减少了对外部 EMI 保护元件的需求
  • 完全优化的差分数字环形磁铁和齿轮齿传感器 IC
  • 运行模式锁定
  • 独特的算法有助于消除系统异常（如振动）
  • AGC 和参考调整电路
  • 气隙独立开关点
  • 表示目标机械特征的数字输出
  • 在整个工作温度范围内的精确工作循环
  • 通电时间短
  • 真零速操作
  • 欠压锁定 (UVLO)
  • 较宽的工作电压范围
  • 适用于双线式操作的内部电流稳压器
  • 扫描路径和 IDDQ 测量确保可靠的测试覆盖能力
  • 符合 AEC-Q100 汽车标准
