A19570:大气隙、抗振动干扰、GMR 变速箱速度和方向传感器 IC

Description

A19570 是一款巨磁阻 (GMR) 集成电路 (IC),是变速箱应用的理想选择。A19570 采用双线接口,具有与霍尔效应同类产品相同的高性能,但具有更大的气隙和灵活的器件方向。

它解决了最新的变速箱速度感测应用需求:

  • 借助 GMR 传感元件增大气隙
  • 垂直读取可减少空间受限应用中的使用面积
  • 适用于振动、DAG 和 SAG 的高级算法
  • 通过两个电容值改善 EMC 性能

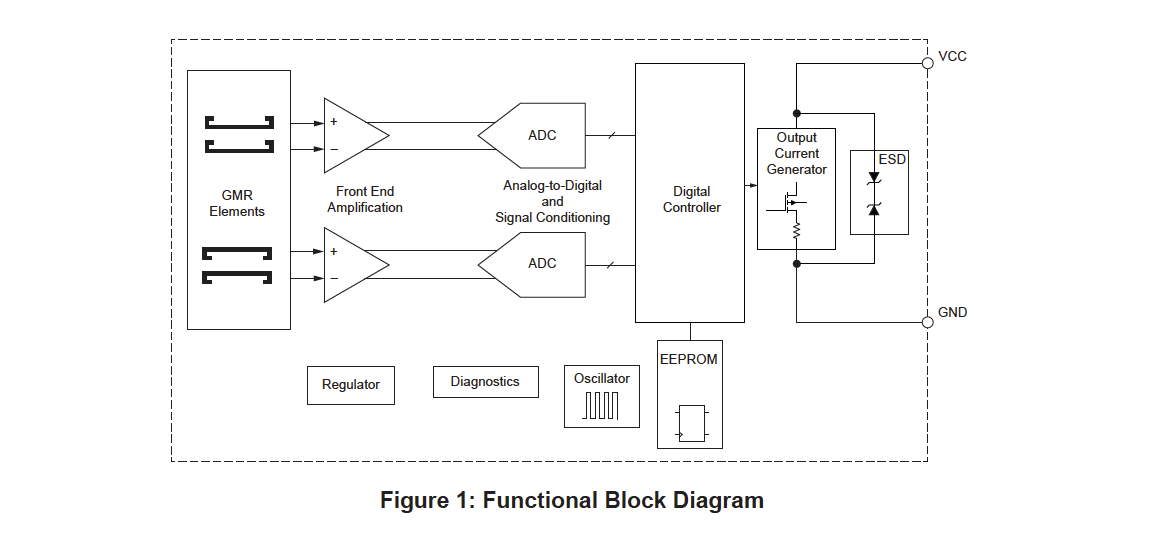

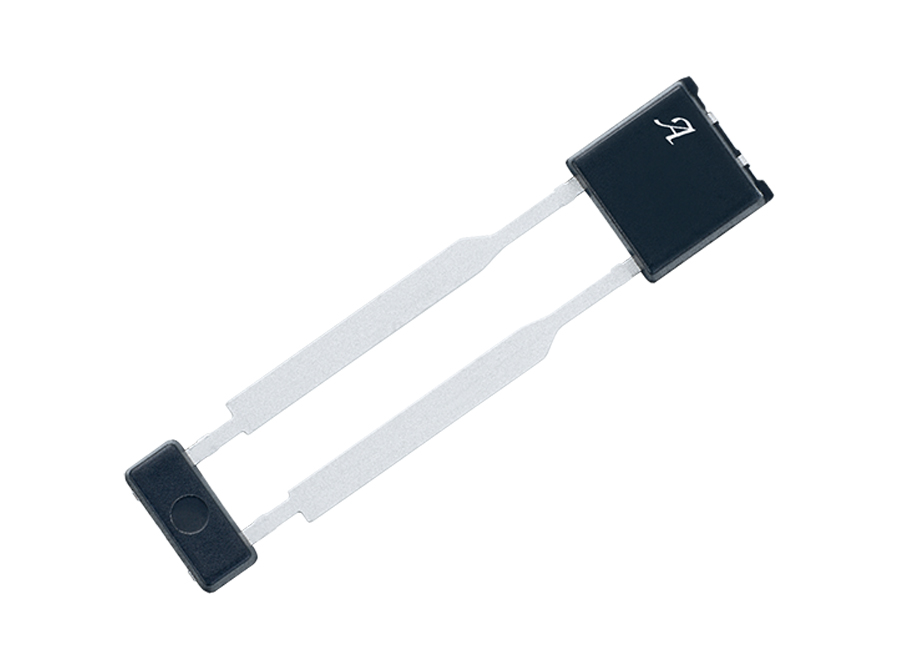

A19570 可以感应环形磁铁的速度和方向。该器件采用 UB 封装,它在单独的模压 SIP 封装内集成了 IC 和高温陶瓷电容器,并且 EMC 性能更好。集成电路包括先进的 GMR 霍尔效应电路和信号处理,它能随磁性编码器产生的差分磁信号进行切换。该电路包括复杂的数字控制器,可提供高精度速度检测、旋转方向检测和真正的零速操作,是传输应用的理想选择。

该 IC 包含内置 EEPROM 暂存,可用于在整个传感器模块生产中追溯器件。

2 引脚 SIP 封装为无铅 (Pb) 封装,引脚框采用雾锡电镀。

ASIL 徽标

A19570 根据 ISO 26262:2011 开发,是独立硬件安全元件,具有 ASIL B 功能(待评估),按照适用的安全手册和数据表描述的方式集成和使用时,可用于汽车安全相关系统。

Top Features

  • GMR 技术在单个硅集成电路上集成了高灵敏度 MR(磁阻)传感器元件和高精度 BiCMOS 电路,可提供高精度、低磁场操作
  • 采用单包覆微型封装的集成电容器提供更好的 EMC 稳定性
  • SolidSpeed 数字架构支持高级算法,可以在出现极端系统级干扰的情况下保持性能,包括在整个目标间距内的抗振动干扰性。
  • 提供 xMR 方向或更换霍尔效应器件的灵活性并且应用安装更具弹性

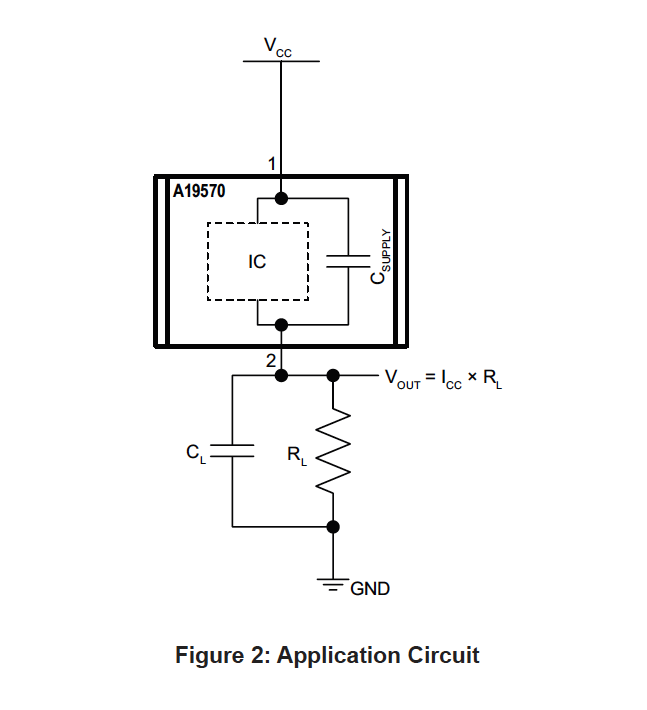

  • 双线电流源输出脉冲宽度协议,支持速度和方向
  • EEPROM 在整个生产过程中提供器件的可追溯性

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A19570LUBBLU-FSWPH 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A19570LUBBTN-FSWPH 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A19570LUBLBU-FSWPH 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A19570LUBLLU-FSWPH 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A19570LUBLTN-FSWPH 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

ARS19510 封装
