A19350:高精度 GMR 车轮速度和方向传感器 IC

Description

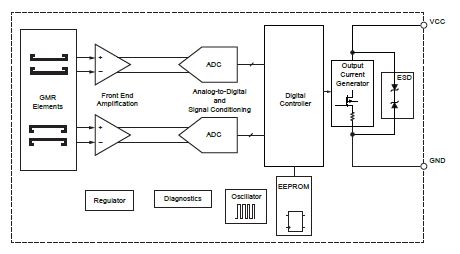

A19350 是一款巨磁阻 (GMR) 集成电路 (IC),为需要速度和方向信息的应用提供用户友好的双线解决方案。其小型集成封装包括集成在单个包覆成型封装中的电容器和 GMR IC,并附加模制引线稳定杆,可实现安全运输,并且易于组装。

基于 GMR 的 IC 设计用于与前偏置环形磁铁编码器配合使用。最先进的 GMR 技术采用业界领先的信号处理算法,可以根据低电平差分磁信号进行精确切换。GMR 的高灵敏度与差分传感器相结合,对干扰共模磁场具有固有抑制功能,在较大气隙上提供有效的速度和方向传感,而这是轮速传感应用中通常必需具备的特性。

获得专利的 GMR 技术允许使用与霍尔效应传感器相同的方向,从而为应用提供易用解决方案。

集成诊断用于检测影响输出协议精度的 IC 故障,提供具备 ASIL B 兼容性的覆盖范围。内置 EEPROM 暂存存储器可在整个 IC 生产过程中提供器件的可追溯性。

IC 采用 UB 封装,它在单独的模压 SIP 封装内集成了 IC 和高温陶瓷电容器,并且 EMC 性能更好。2 引脚 SIP 封装为无铅 (Pb) 封装,引脚框采用雾锡电镀。

 对于仅需要速度传感的应用,请参见 A19250 高精度 GMR 轮速传感器 IC

Top Features

  • GMR 技术 在单个硅集成电路上集成了高灵敏度 MR(磁阻)传感器元件和高精度 BiCMOS 电路,可提供高精度、低磁场操作
  • 采用单包覆微型封装 的集成电容器提供更好的 EMC 稳定性
  • SolidSpeed 数字架构™ 支持高级算法,可以在出现极端系统级干扰的情况下保持性能,包括在整个目标间距内的抗振动干扰性
  • 方向灵活, 可轻松替换 xMR 或霍尔器件
  • ASIL B  额定值基于集成诊断与认证安全设计流程
  • 双线电流源输出 脉冲宽度协议,支持速度、方向和 ASIL
  • EEPROM 在整个生产过程中提供器件的可追溯性

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A19350LUBATN-FBE 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A19350LUBATN-RBE 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
