A1171: 微功率超灵敏霍尔效应开关

Description

A1171 集成电路是一个带有锁存数字输出的超灵敏霍尔效应开关,采用单极或全极磁驱动。该产品可在低电源电流和低电源电压下运行,非常适合于电池驱动电子产品。低运行电源电压(1.65 至 3.5 V)和独特的时钟算法,帮助降低平均运行能耗。例如,电源为 2.75 v 时,能耗低于 15 µW  。

与比较传统的霍尔效应开关不同的是,A1171 允许用户配置器件激磁方式。在默认情况下,该器件将使用足够的北极或南极磁场强度,激活输出开关。通过外部选择引脚,可将激磁设置在单极模式下运行,并仅在北极或南极磁场上切换,而不能在两个极上同时切换。而且,当缺少有效磁场时,可将 A1171 的输出配置为关断或打开。最后,A1171 具有两种推挽输出结构。

不受磁极影响和最低的功率要求,允许 A1171 轻松更换簧片开关,提供更高的可靠性且便于制造,从而降低对信号调节的要求。

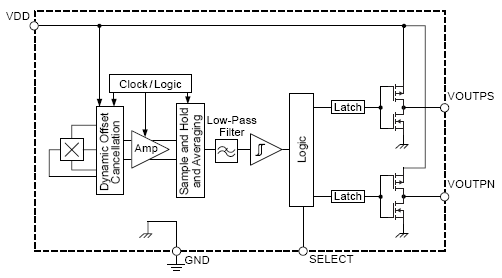

稳定斩波(动态偏移取消)可提升稳定性,降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。该器件将霍尔发电机、小型信号放大器、稳定斩波特性、锁存和 MOSFET 输出整合在单硅片上。

A1171 器件提供磁性优化解决方案,适用于大多数应用。EW类型封装 (最高为 0.40 mm)提供无铅表面安装解决方案。 该包装为无铅产品,且引脚框采用 NiPdAu电镀。

Top Features

  • 在 1.65 至 3.5 V 电池电压之间工作
  • 低电源电流
  • 高灵敏,BOP 典型为 30 G (3.0 mT)
  • 北极或南极运行
  • 可配置单极或全极磁感应
  • 互补、推挽输出
  • 稳定斩波
    • 超卓的温度稳定性
    • 极低的开关点漂移
    • 对物理应力不敏感
  • 固态可靠性
  • 小尺寸

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1171EEWLT-P 6-lead MLP/DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A1171 器件提供磁性优化解决方案,适用于大多数应用。EW类型封装 (最高为 0.40 mm)提供无铅表面安装解决方案。 该包装为无铅产品,且引脚框采用 NiPdAu电镀。

EW DFN/MLP 6 contact
