APS13295:用于消费和工业应用的精密霍尔效应开关

Description

APS13295 霍尔效应开关是三线平面霍尔效应传感器集成电路 (IC),特别适合在更宽的温度范围(高达 125°C)下工作。

该霍尔效应开关 IC 非常适用于工业和消费类应用,并具有性能增强功能,允许高达 175°C 结温的高温工作。此外,APS13295 还包含许多专门用于最大限度提高系统稳定性的功能,例如反极性保护、输出电流限制器、过压和 EMC 保护。

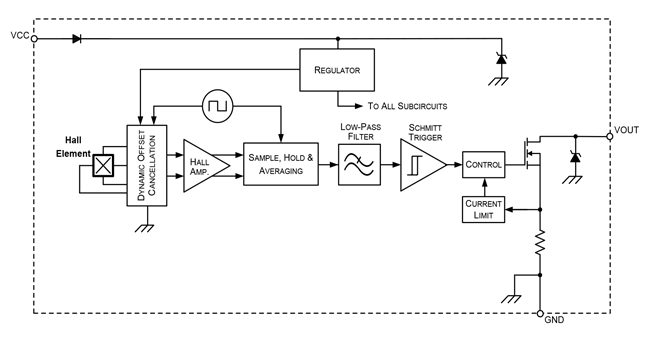

单硅芯片包括:电压稳压器、霍尔板、小信号放大器、斩波稳定器、施密特触发器和短路保护开漏输出。强度足够大的南磁极打开输出。移开磁场时,输出会关闭,或使用北极关闭。该器件包括所有引脚的板上瞬态保护,允许直接通过非稳压或稳压电源操作,电压范围为 2.8 - 24 V。

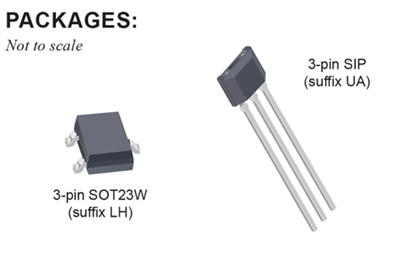

两种封装类型提供的通孔或表面安装选择。LH 型封装是经改进的 SOT23W 表面安装型封装,而 UA 封装是供过孔安装使用的三引脚超小型 SIP。两种封装均为无铅 (Pb) 封装,并兼容 RoHs 标准,引脚框均采用 100% 雾锡电镀。

Top Features

  • 单极开关点
  • 一流的耐用性和容错性
  • 反极性和瞬态保护
  • 运行范围从 −40°C 到 175°C 结温
  • 输出短路和过电压保护
  • 一流的温度稳定性
  • 对物理应力不敏感
  • 高 EMC 抗扰度 ±12 kV HBM ESD
  • 非稳压电源工作,2.8 - 24 V
  • 稳定斩波
  • 固态可靠性
  • 工业标准封装和管脚

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APS13295KLHALT 3-lead SOT -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS13295KLHALX 3-lead SOT -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS13295KUAA 3-lead SIP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

APS13295 封装
