A3979: 带转换器的微步 DMOS 驱动器

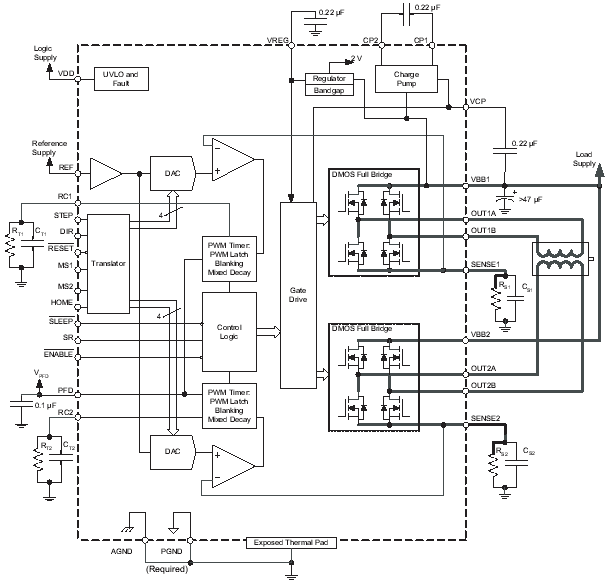

Description

A3979 是带有内置转换器的完整微步电动机驱动器,设计用作A3977的引脚兼容替代产品,该产品具有更高的微步(1/16 步进)精度。该产品可在全、半、1/4 及 1/16 步进模式时操作双极步进电动机,输出驱动性能为 35 V 及 ±2.5 A。A3984 包括一个固定停机时间电流稳压器,该稳压器可在慢、快或混合衰减模式下操作。此电流衰减控制方案能减少可听到的电动机噪音、增加步进精确度并减少功率耗散。

转换器是 A3979 易于实施的关键。只需在STEP引脚输入一个脉冲,即可驱动电动机一个微步(可为全、半、1/4 及 1/16 步进,取决于MS1 和 MS2 逻辑输入设置)。该程序中没有相位顺序表、高频率控制行或复杂的界面。A3979界面尤其适用于复杂的微处理器不可用或过载时的应用。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。内部电路保护包括:带滞后的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的通电排序。

A3980 采用低厚度(最大高度为≤1.20 mm)、带外露隔热盘的 28引脚 TSSOP 封装。该封装为无铅版本,且引脚框采用 100% 雾锡电镀。

Top Features

  • ±2.5 A、35 V 输出额定值
  • 低 RDS(开) 输出:0.28 Ω 源极, 0.22 Ω 灌电流 (典型值)
  • 自动检测/选择电流衰减模式
  • 3.0 至 5.5 V 逻辑电源电压范围
  • 慢、快或混合电流衰减模式
  • 自动导向输出
  • 对低功率耗散同步整流
  • 内部欠压锁定 (UVLO) 及过热关机电路
  • 交叉电流保护



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3979SLPTR-T 28-lead TSSOP -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK3979SLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

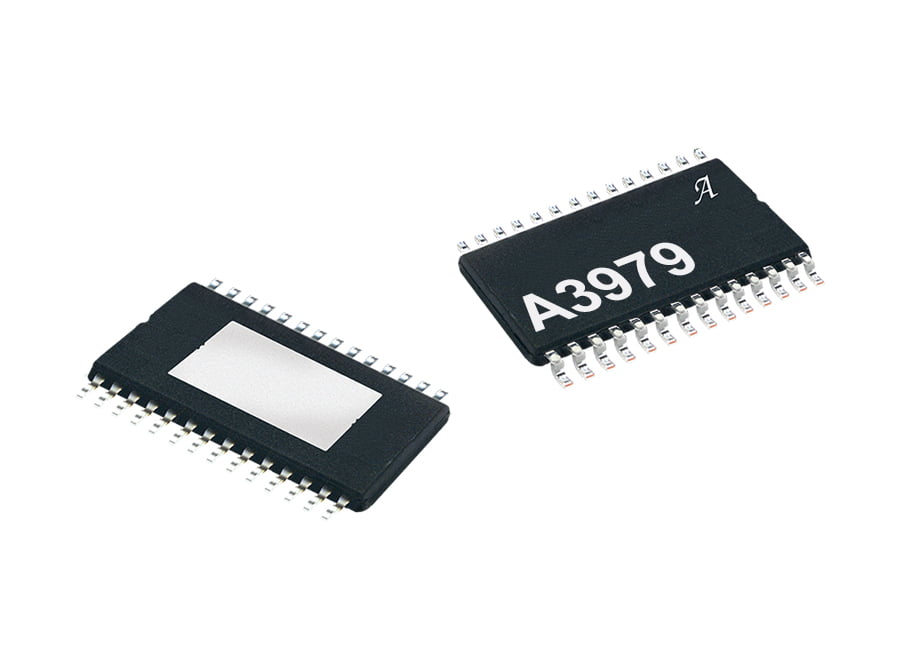

Packaging

A3979 采用低厚度(最大高度为≤1.20 mm)、带外露隔热盘的 28引脚 TSSOP 封装。该封装为无铅版本,且引脚框采用 100% 雾锡电镀。LP TSSOP 28 pin
