ALT80802:宽输入电压, 可调频率, 降压 - 升压或降压 2 安培 LED 驱动器

Description

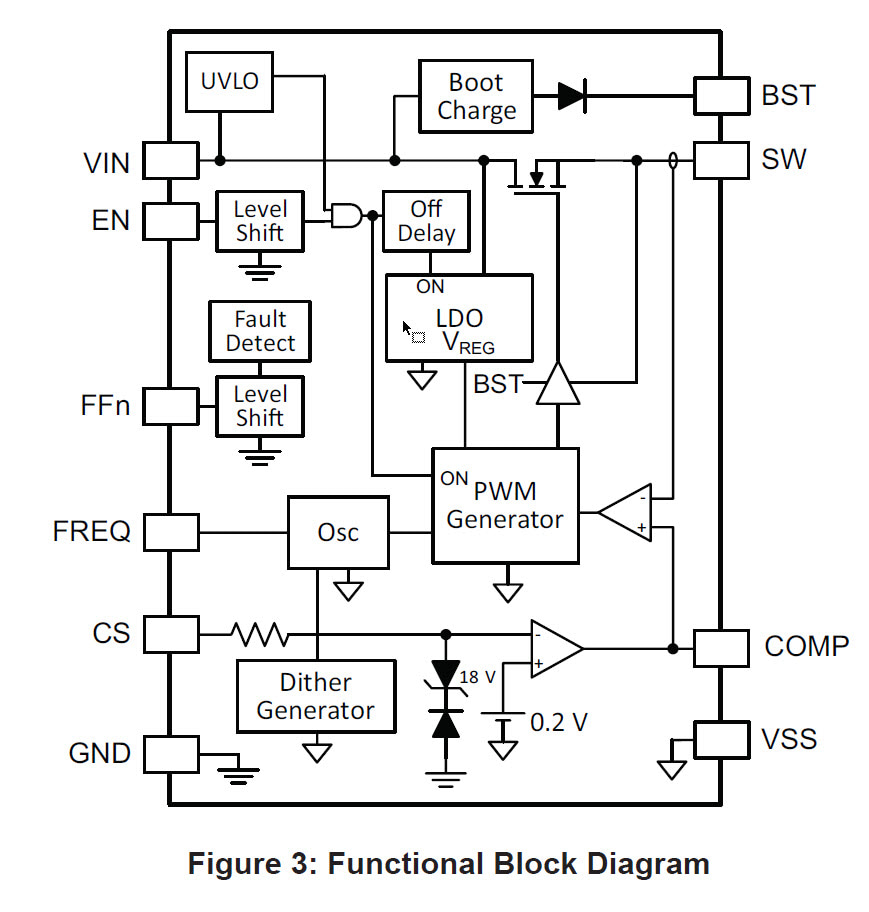

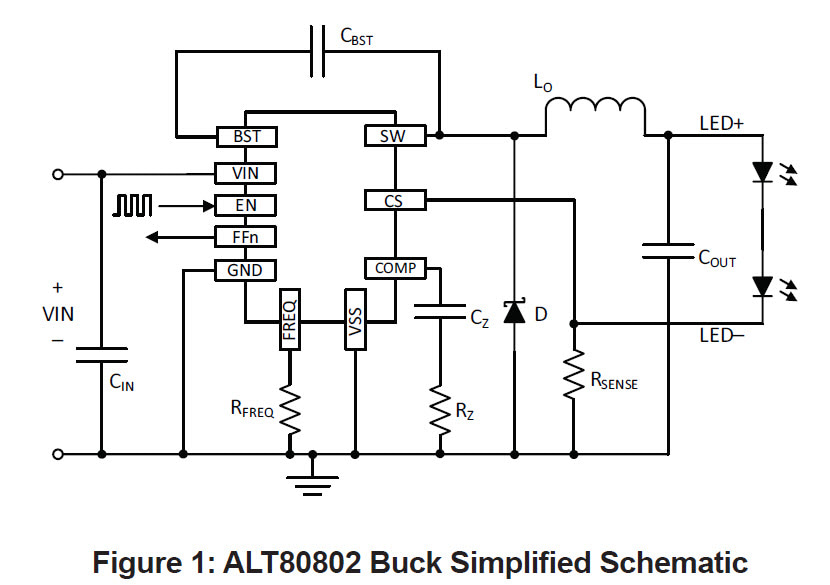

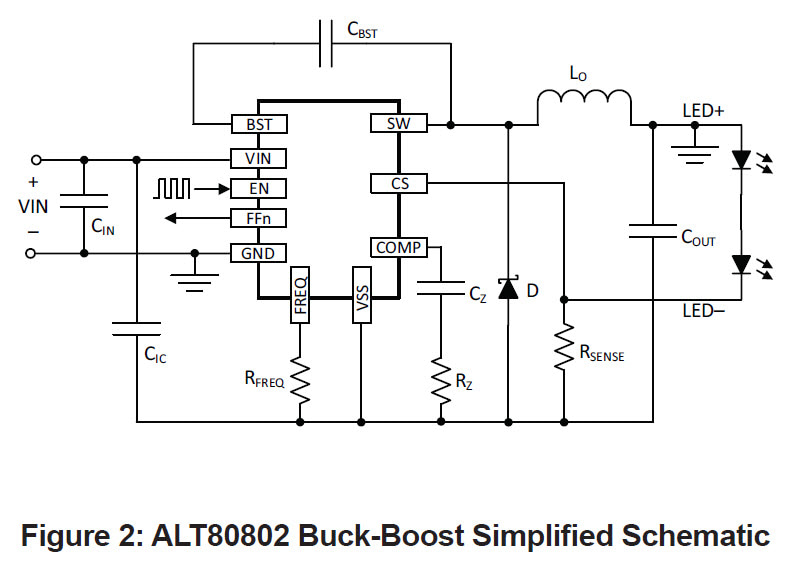

ALT80802 是一款高频开关稳压器,可提供驱动高功率 LED 的恒定输出电流。该器件集成了功率 MOSFET,用于降压或反相降压升压转换。ALT80802 的宽输入电压范围 3.8 V 至 50 V,适合宽范围的照明应用场合,包括汽车输入环境的应用。器件额定值还为降压升压配置驱动 3 至4个 WLED 提供了简单的解决方案,而这种配置是汽车照明应用常见的应用要求

ALT80802 具有频率抖动、软续流二极管关断,以及控制良好的开关节点转换率,有利于 EMC / EMI 设计。可编程振荡器使 ALT80802 可以在 AM 频段等 EMI 敏感频段以外进行切换。

ALT80802 可以利用电流模式控制和简单的外部补偿来实现快速瞬态响应。ALT80802 的控制环路设计用于 PWM 调光操作,以实现低调光导通时间和低导通过冲。在降压 - 升压操作中,ALT80802 可降低在 PWM 调光关断瞬态期间通常由右半平面零效应引起的电流过冲。ALT80802 广泛的保护功能包括逐脉冲电流限制、打嗝模式短路保护、开路/短路续流二极管保护、BOOT 开路/短路电压保护、VIN 欠压锁定和过热关机。此外,它还包括内部钳位,以防止输出 LED 串在降压 - 升压操作中打开时输出电压失控。

ALT80802 采用小型 10 引脚 DFN 封装,并带有散热焊盘和可沾锡侧翼(符合汽车标准)。



Top Features

  • 符合 AEC-Q100 标准 - 汽车级; 促进系统级认证
  • 简单操作—相同的 PN 可以是降压-升压或降压模式
  • 输入电压 3.8 V 至 50 V
  • 应对汽车负载突降和冷启动
  • 可以通过预升压电源以降压模式运行
  • 在降压 - 升压模式下支持高达 16 V 的输出
  • 满足汽车市场对 3-4 WLED 解决方案的需求
  • 150 mΩ 集成 MOSFET 开关
  • 降压模式下最大支持 ~2A,降压 - 升压模式支持 ~750mA(取决于 Vinmin)
  • 可编程开关频率高达 2.5 MHz,具有频率抖动功能
  • 设计用于低 EMC
  • 可以在 AM 波段以上工作
  • 小尺寸方案
  • 集成电平转换
  • 允许在降压-升压模式中启用接地参考和故障标记
  • 通过直接逻辑输入或电源电压进行 PWM 调光
  • 支持所有汽车 PWM 技术,包括“单线”
  • 广泛保护与故障表
  • 坚固耐用,不需要额外的保护组件
  •  3x3mm DFN-10 可沾锡侧翼裸露散热焊盘封装
  • 尺寸小,热效率高
  • 可沾锡侧翼消除了 X 射线检测需求

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK80802KEJ-01-MH-BB DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ALT80802KEJJTR 10-lead DFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

 封装:

10 引线 QFN

ALT80802
