ACS71020:具有电压过零和过流检测的单相隔离电源监控 IC

Description

ACS71020 电源监控 IC 大大简化了对任何 AC/DC 供电器件的电源监控。利用 Allegro 基于霍尔效应的电隔离集成电流传感器技术,可以实现增强隔离。传感器可以采用与 MCU 相同的电源供电,无需多个电源和数字隔离 IC。

通过检测集成导体的磁场来完成隔离电流测量,无需外部检测电阻、电流互感器或 Rogowski 线圈。该测量使用两个霍尔板来传递感测场,从而消除由于杂散磁场引起的误差。带宽、平均时间和故障级别等多个参数是用户可编程的参数。

该传感器具有所有关键功率测量功能,可通过 I2C 或 SPI 读取,以及用于电压过零的专用引脚(适用于调光应用)和快速过流故障(用于短路检测)。由于传感器是隔离的,因此 MCU 可以轻松访问这些引脚,而无需对每个信号进行额外隔离。这两个引脚也可以配置为标记 VRMS 欠/过压。

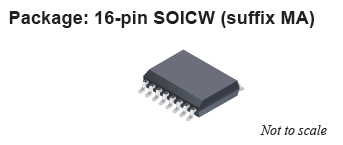

ACS71020 采用小型扁平表面贴装 SOIC16 宽体封装。ACS71020 不含铅 (Pb),在出厂前已经过完全校准。应用中的进一步客户校准可以提高精度。

Top Features

  • AC/DC 应用的精确功率监控
  • 在单个封装中增强高达 517 VRMS 的隔离,无需双隔离电源
  • 有功、无功和视在功率测量以及功率因数
  • RMS 和瞬时电压和电流测量
  • 0.85mΩ 一次导体,功率损失低,耐冲击电流容量大。
  • 专用电压过零引脚
  • 过流故障输出引脚
  • 基于霍尔效应的电流测量(具有共模杂散场抑制)
  • 用户可编程 VRMS 欠/过压引脚
  • 1 千赫带宽
  • 电流检测范围为 0 至 90 A。
  • I2C 或 SPI 通信
  • 用户可通过 EEPROM 寄存器编程
  • 16 位电压和电流 ADC

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ACS71020KMABTR-015B5-SPI 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS71020KMABTR-030B3-I2C 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS71020KMABTR-030B3-SPI 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS71020KMABTR-090B3-I2C 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK71020KMAB-015B5-SPI DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK71020KMAB-030B3-I2C DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK71020KMAB-030B3-SPI DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK71020KMAB-090B3-I2C DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
