ACS720:采用 SOIC16 宽体封装的高精度、双故障、电流隔离电流传感器 IC

Description

ACS720 是高精度霍尔效应电流传感器 IC,具有多个可编程故障级别,适用于工业和消费类应用,重点是电机控制和电源逆变器级应用。

ACS720 的主要优点之一是通过专有 IC SOIC16W 封装实现高隔离,并且用料减少。ACS720 采用单个 5V 电源供电,同时保持 0 至3 V 输出电压摆幅,1.5 V 稳定零电流输出。这使 ACS720 可在 5 V 电源操作,其输出兼容众多 MCU 上常用的 3.3 V ADC。此外,ACS720 的高 PSRR 可以避免 PCB 或系统电源部分中常见的噪声,从而可以在
嘈杂的环境中保持高精度。

该设备具有用户可配置的双重故障功能。快速和慢速故障可实现短路和过流故障检测。ACS720 电源的用户创建的电阻分压器用于设置故障级别。故障输出为漏极开路,允许用户将其拉至 MCU 的兼容电压。开漏输出还能实现多传感器故障输出的简单 OR 逻辑。

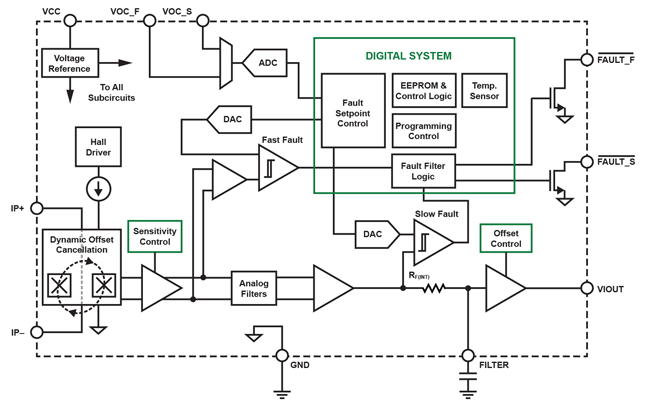

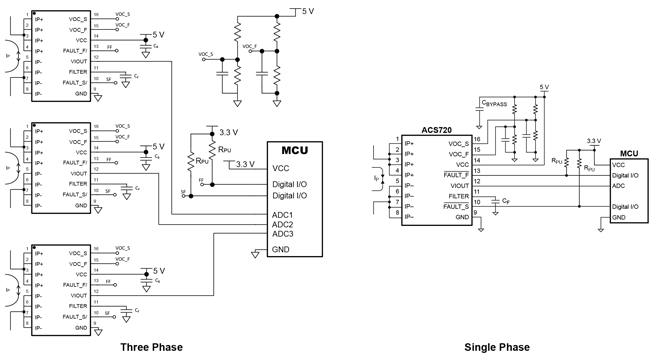

ACS720 还集成了差分电流检测,可抑制外部磁场,大大简化了三相电机应用中的电路板布局。

凭借 Allegro 获得专利的数字温度补偿,该开环传感器实现了近闭环的精度,最终为传统上依赖闭环核心传感器的许多电流
传感应用提供了更小、更经济的解决方案。

ACS720 采用扁平表面安装 SOIC16 封装。引脚框采用 100% 雾锡电镀,可与标准无铅印刷电路板装配流程兼容。除倒装法使用的当前豁免于 RoHS 的高温含铅焊球外,该器件内部不含铅。器件在出厂装运前已完全校准。

Top Features

  • 差分电流感应消除了共模场,简化PCB布局
  • 两个用户可设置故障,适用于快速短路保护和较慢的过电流检测
  • 凭借专有放大器和过滤器设计技术,该器件具有业界领先的噪声性能,并且带宽也显著改善
  • 利用专利集成数字温度补偿电路,您可以在开环传感器中获得较高的温度测量精确度。
  • 1.0 mΩ 一次导体电阻,功率损失低,耐冲击电流容量大
  • 小尺寸纤薄 SOIC16 封装适合空间有限的应用
  • 集成屏基本消除了电流导体到晶片之间 dV/dt 高瞬变电压产生的电容耦合
  • 5 V 单电源操作,0.3 V 输出摆幅
  • 与交直流电流成正比的输出电压
  • 工厂校准灵敏度和静态输出电压用于改进精确度
  • 3600 Vrms 绝缘强度符合 UL60950-1 认证
  • 适合噪声环境的高 PSRR

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ACS720KLATR-15AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS720KLATR-35AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS720KLATR-65AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK720KLA-15AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK720KLA-35AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK720KLA-65AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
