A1337:高精度霍尔效应角度传感器 IC(带 SPI 和 SENT 或 PMW 输出)

Description

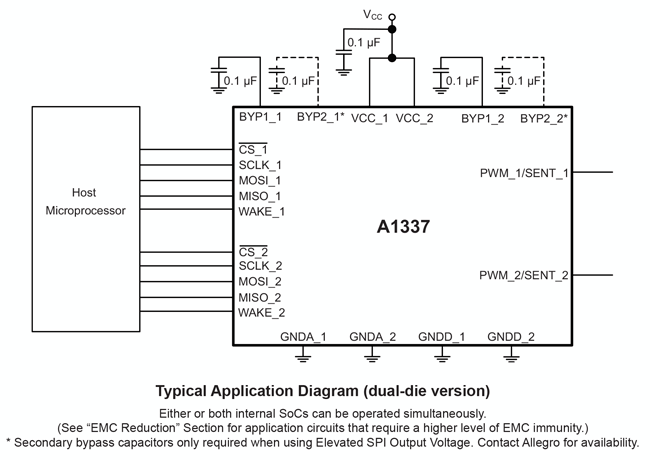

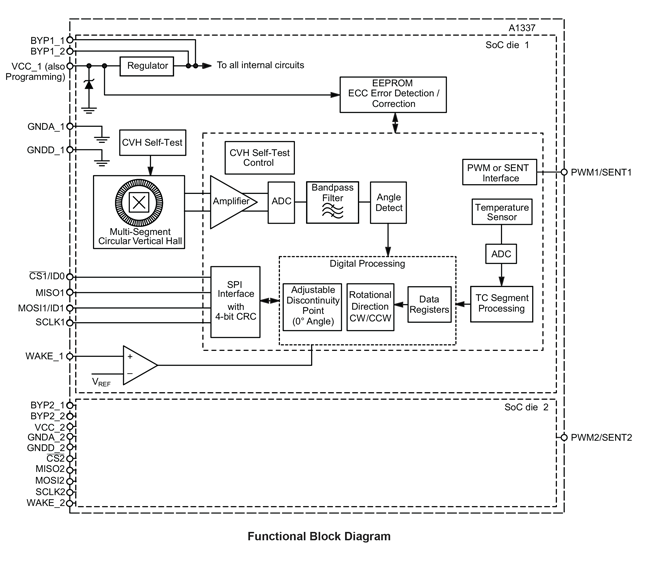

A1337 是一款基于磁性圆形垂直霍尔 (CVH) 技术的 0° 至 360° 角度传感器 IC,可提供无触点高分辨率角度位置信息。它具有包括下列功能的片上系统 (SoC) 架构:CVH 前端、数字信号处理、数字 (SPI) 和 SENT 或 PWM 输出。这还包括片上 EEPROM 技术,它能支持最多 100 次读取/写入循环,所以适用于对校准和配置参数的灵活线末端编程。A1337 非常适合用于要求进行 0°至 360°角度测量的汽车应用,例如电子动力转向 (EPS)、安全带电机位置系统、旋转 PRNDL 和油门系统。

A1337 的设计充分考虑了安全关键应用的要求。它包括用户控制的片上逻辑内置自检 (LBIST) 和全信道诊断,允许客户判断 IC 工作是否正常。

A1337 包括集成转动计数器和低功率模式功能。低功率模式允许设备直接连接到汽车蓄电池,并在车辆处于熄火状态时,最大程度上降低功耗。转动计数器功能允许设备在部件处于低功率模式时,跟踪电机的 45° 或 180° 转动状态,即使是车辆处于熄火状态时,也可以监控电机位置。

A1337 支持低 RPM 模式与高 RPM 模式,低 RPM 模式适用于低速应用,高 RPM 模式适用于高速应用。高 RPM 模式可用于要求较高的刷新率,以最大程度地减少因延迟而产生的误差的应用。低 RPM 模式可用于需要较高的分辨率,并且需要在较低的角速度下运行的应用。

A1337 可采用 14 引脚 TSSOP 封装(单晶片)或 24 引脚 TSSOP 封装(双晶片)。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

Top Features

  • 用于角位置和转动方向测量的无触点 0° - 360° 角度传感器 IC
    • 圆形垂直霍尔 (CVH) 技术可提供一个具有气隙独立性的单通道传感器系统
  • 在低 RPM 模式下可能达到 12 位的分辨率,在高 RPM 模式下达到 10 位的分辨率
  • 通过 EEPROM 编程可在 25 和 3200 µs 之间配置角度刷新率(输出率)
    • 能够感测到高达 7600 rpm 的磁性转速,调低精确度时,可以感测高达 30,000 rpm 的磁性转速
  • SPI 和 SENT(单边半字节传输)或 PWM(脉宽调制)*
  • SPI 接口为快速读取角度读数提供可靠的通信协议*
    • SENT 输出支持两种模式:SAEJ2716 (JAN2010) 和 Allegro 专有选项触发 SENT (TSENT)、时序 SENT (SSENT) 和可编址 SENT (ASENT)*
    • 可通过 VCC 线路曼彻斯特编码进行编程,减少外部配线*
    • SPI 和 SENT 接口允许将多个独立的传感器用于要求冗余的应用*
  • 高级诊断功能,支持安全关键应用,包括:
    • 片上用户控制逻辑内置自检 (LBIST) 和信道诊断
    • SPI 消息中的 4 位 CRC
    • 用户可编程磁体丢失错误标志,将低磁场水平告知控制器
  • 诊断通过 SPI 或 SENT 接口发起,可以用于在安全关键应用中直接测试 IC 工作是否正常
  • 即使在车辆熄火状态下,集成转动计数器也可以在 –1280 - +1280 的计数范围内跟踪 CW/CCW 方向的磁体转向
    • 用户可以选择磁体每转动 180° 还是 45° 计数器进行更新
    • 用于外部唤醒触发器的 WAKE 引脚可以用于自动探测 > 100 rpm 的运动
  • 低功率模式允许直接连接到汽车蓄电池
    • 用户可编程工作周期可以优化低功率模式下的电流消耗(通常为每个晶片 85 μA)。
    • 超低功率运输模式
  • 带纠错控制 (ECC) 配置、传感器校准(包括线末端调整)的 EEPROM,例如可编程的角度参考 (0°) 位置和转向(CW 或 CCW)
  • 可以采用单晶片和双晶片配置
    • 含有两个位于单独封装中的独立晶片的双晶片设备
  • 26.5 V 最大绝对值 VCC 可以增强稳健性,并可以直接连接到汽车蓄电池

    * 更多具体信息,请参阅选择指南。

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1337LLETR-P-DD-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1337LLETR-P-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1337LLETR-DD-T 24-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1337LLETR-T 14-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK1337-8-SUBKIT-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK1337-8-T-KIT DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

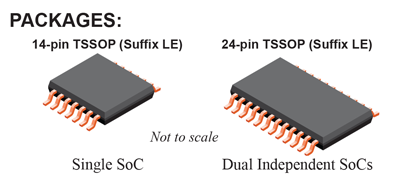

Packaging

A1337 封装

Design Support Tools

设计支持工具

提示:订购  A1337 的 ASEK 套件时,请订购 ASEK1337-8-T-KIT。
