A1377:现场可编程线性霍尔效应传感器 IC

Description

Allegro™ A1377 可编程线性霍尔效应电流传感器 IC 的设计应用是在不损害带宽的前提下实现高精度和高分辨率。A1377 采用分段线性插值温度补偿技术。这种改进大大降低了器件在整个温度范围的总误差。因此,该器件非常适合大量汽车应用中的感应功能,例如在致动器和阀门的线性和旋转位置传感器。

A1377霍尔效应传感器 IC 提供通孔、小形状因数、单列直插封装 (SIP) 选择,该传感器 IC 具有丰富的灵敏度和偏置工作带宽。通过 VCC 和输出引脚和用户可编程功能提高了该器件的精度和灵活性,实现器件在应用中的优化。

这种成比例的霍尔效应传感器 IC 提供与所施加的磁场成比例的电压输出。该静态电压 (QVO) 输出可以从大约 5% 至 95% 的供电电压范围进行调整。该器件的灵敏度可在 1-14 mV/G 范围内调整。

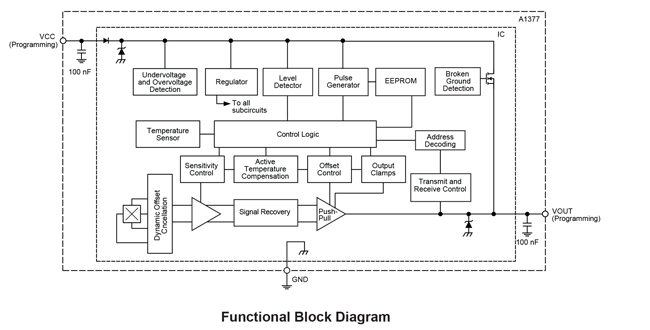

该线性器件的这些功能非常适合需要高精度的汽车与工业应用,可用于 –40°C 至 150°C 的扩展温度范围。各 BiCMOS 单片电路均整合可降低霍尔元件固有灵敏度漂移的霍尔元件温度补充电路、小信号高增益放大器、箝位低阻抗输出级和专有动态偏移消除技术。

A1377 传感器采用 3 引脚单列直插式封装(UC 后缀),旁路电容器集成至封装内。该传感器不含铅,并采用 100% 雾锡电镀。

Top Features

  • 板载诊断
    • 接地中断探测
    • VCC 欠压检测
    • VCC 过压检测
  • 客户可编程偏置、灵敏度、极性和输出钳位
  • 集成电源和输出旁路电容
  • 客户和厂家访问代码提高可靠性
    • TC 调节器和其他厂家寄存器写入访问所需的厂家代码
    • 客户
      寄存器写入访问所需的客户代码
  • 温度稳定静态电压输出和灵敏度。Allegro 可以对灵敏度温度系数 (TC) 和 QVO 温度系数进行编程,从而提高精度
  • 可选输出电压夹可以提供短路诊断功能
  • 宽环境温度范围:–40°C 至 150°C
  • 更高的 EMC 性能,满足严格的汽车应用要求

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK-1377-SUBKIT-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK-1377-T-KIT DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A1377LUCLU-TC1-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1377LUCLU-TC3-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A1377 封装

Design Support Tools

设计支持工具
