A19250:高精度 GMR 车轮速度传感器 IC

Description

A19250 是一款巨磁阻 (GMR) 集成电路 (IC),为需要速度信息的应用提供用户友好的双线解决方案。其小型集成封装包括集成在单个包覆成型封装中的电容器和 GMR IC,并附加模制引线稳定杆,可实现安全运输,并且易于组装。

基于 GMR 的 IC 设计用于与前偏置环形磁铁编码器配合使用。最先进的 GMR 技术采用业界领先的信号处理算法,可以根据低电平差分磁信号进行精确切换。GMR 的高灵敏度与差分传感器相结合,对干扰共模磁场具有固有抑制功能,实现低抖动和高间距精度,而这是轮速传感应用中通常必需具备的特性。

获得专利的 GMR 技术允许使用与霍尔效应传感器相同的方向,从而为应用提供易用解决方案。

内置 EEPROM 暂存存储器可在整个 IC 生产过程中提供器件的可追溯性。

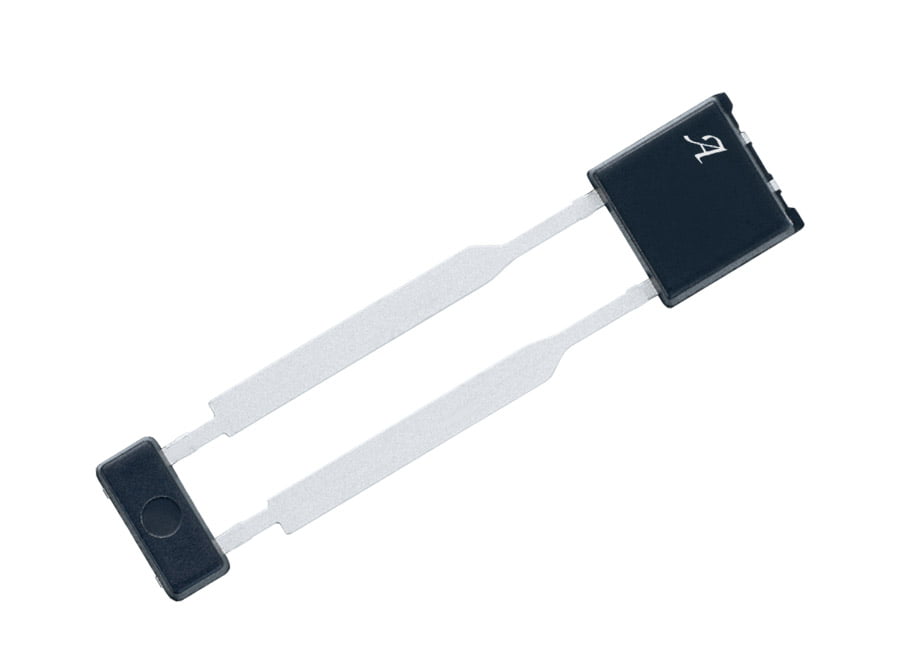

IC 采用 UB 封装,它在单独的模压 SIP 封装内集成了 IC 和高温陶瓷电容器,并且 EMC 性能更好。2 引脚 SIP 封装为无铅 (Pb) 封装,引脚框采用雾锡电镀。

对于需要速度和方向传感的应用,请参见 A19350 高精度 GMR 轮速和方向传感器 IC

Top Features

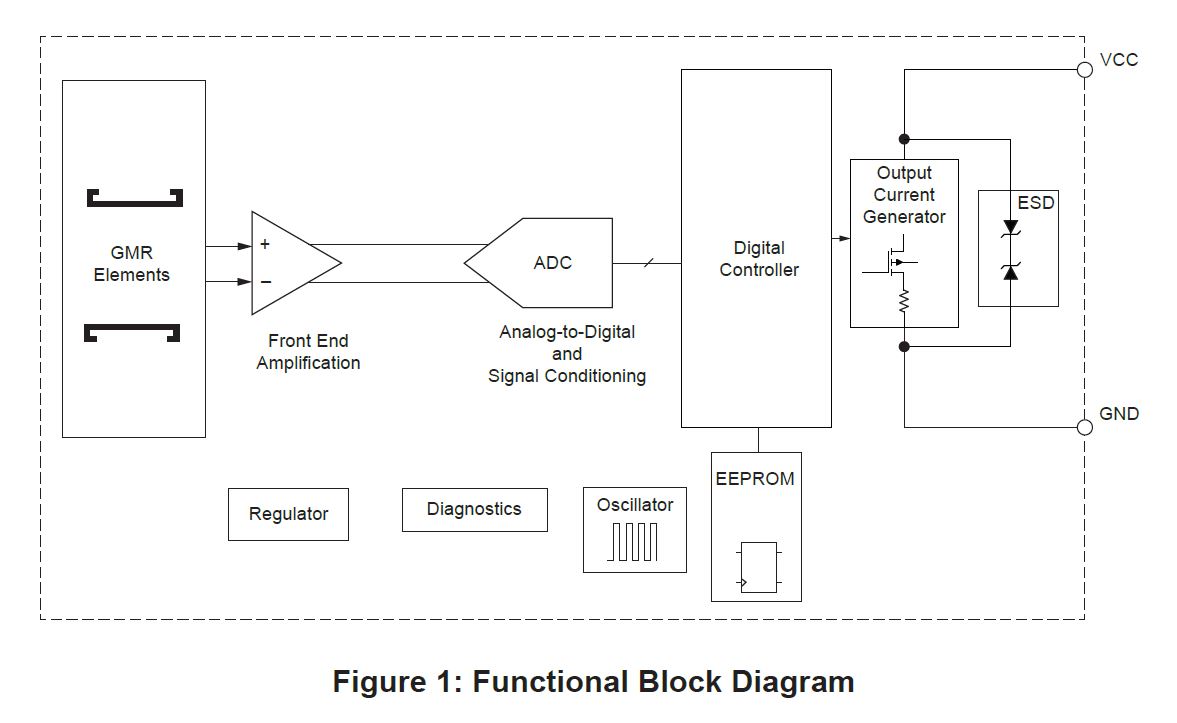

  • GMR 技术在单个硅集成电路上集成了高灵敏度 MR(磁阻)传感器元件和高精度 BiCMOS 电路,可提供高精度、低磁场操作
  • 采用单包覆微型封装的集成电容器提供更好的 EMC 稳定性
  • SolidSpeed 数字架构™支持高级数字处理,可以在出现极端系统级干扰的情况下提供高度精确的边缘性能
  • 兼容方向,方便更换霍尔传感器
  • 双线电流源输出,支持速度协议
  • EEPROM 在整个生产过程中提供器件的可追溯性

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A19250LUBATN 2-lead SIP -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
