APS13290 和 APS13291：用于消费和工业应用的精密霍尔效应锁存器

APS13290-1 Product image

APS13290-1 ECAD Model
APS13290 和 APS13291 数据表
Navigate

Description

Top Features

APS13290 和 APS13291 是三线平面霍尔效应传感器集成电路 (IC)，特别适合在更宽的温度范围（高达 125°C）下工作。

该系列精密霍尔效应锁存器 IC 非常适用于工业和消费类应用，并具有性能增强功能，允许高达 175°C 结温的高温工作。此外，APS13290/1 还包含许多专门用于最大限度提高系统稳定性的功能，例如反极性保护、输出电流限制器、过压和 EMC 保护。

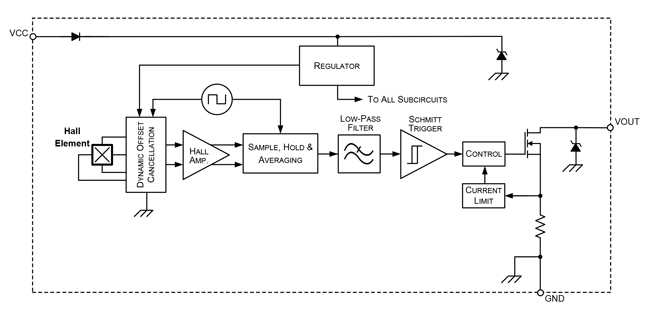

单硅芯片包括：电压稳压器、霍尔板、小信号放大器、斩波稳定器、施密特触发器和短路保护开漏输出。强度足够的南极打开输出；强度足够的北极关闭输出。这些器件包括所有引脚的板上瞬态保护，允许直接从车辆电池或稳压器供电，电压范围为 2.8 - 24 V。

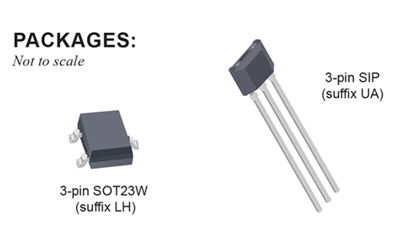

两种封装类型提供的通孔或表面安装选择。LH 封装是改版 3 管脚 SOT23W 表面安装型封装，而 UA 型是供通孔安装使用的三管脚超小型 SIP。两种封装均为无铅 (Pb) 封装，且符合 RoHS 标准，引脚框均采用 100% 雾锡电镀。

  • 对称的锁存开关点
  • 一流的耐用性和容错性
  • 反极性和瞬态保护
  • 运行范围从 −40°C 到 175°C 结温
  • 输出短路和过电压保护
  • 一流的温度稳定性
  • 对物理应力不敏感
  • 高 EMC 抗扰度 ±12 kV HBM ESD
  • 非稳压电源工作，2.8 - 24 V
  • 稳定斩波
  • 固态可靠性
  • 工业标准封装和管脚
