Allegro MicroSystems, Inc. 宣布推出新型 120 kHz 带宽、高压 3.3.V 电流传感器 IC
具有集成过流检测功能

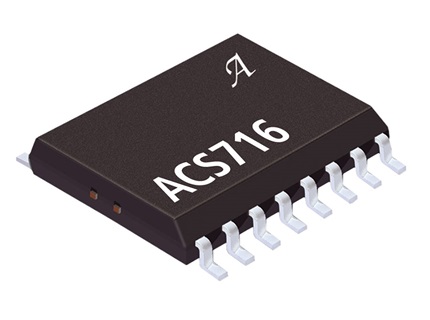

马萨诸塞州伍斯特市 – Allegro MicroSystems, Inc. 宣布推出具有近乎闭环性能(在准确度和带宽方面)的开环霍尔效应传感器 IC。Allegro ’ ACS716 电流传感器 IC 为工业、商业和通信系统中的电流传感应用提供经济实惠的精确解决方案。此设备采用小尺寸表面安装型封装,便于用户使用,并且其进行了优化,可在 3.3 V 电源电压下运行。
ACS716 设备有一个精确的线性霍尔传感器集成电路,且其铜制的电流路径靠近晶片的表面。外加电流流经铜制电流路径,而霍尔传感器 IC 的模拟输出电压则对外加电流产生的磁场进行线性跟踪。ACS716 的精确性由于这一专有包装设备实现了最大化,因为霍尔元件的位置与需要测量的电流十分接近。
Allegro 独有的集成屏幕技术提供的对电流导体 dV/dt 信号和杂散电场的高抗扰能力,确保高端、高电压应用中的低输出电压纹波和低偏置漂移。过流电压输入 (VOC 管脚)让用户能为此设备设定过流故障标准。当流经铜制电流路径 (介于 IP+ 和 IP– 管脚之间)的电流超过了这一标准,断开的漏极过流故障管脚会转为逻辑低状态。ACS716 内部线性霍尔传感器 IC 的写入只读程序使得模拟和数字输出信号都异常精准。
用于电流感应的典型铜制路径内电阻是 1 mΩ,功率耗损很小。而且,电流路径与低压传感器的输入和输出均为绝缘。这让 ACS716 传感器 IC 系列可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。
