ARG82800:安全相关系统的全集成 PMIC,具有降压或降压 - 前置稳压器、4 个线性稳压器、4 个栅极驱动器和 SPI

Description

ARG82800 是用于汽车控制单元的 ASIL-D PMIC,为系统中的 uC / DSP、传感器、CAN、存储器和其他负载提供 4 个电源轨。该器件包括独特的降压 - 升压(或降压)前置稳压器,这对于低 Vbatt 怠速停止要求很有价值,同时继续提供 5V 输出。

其中一个关键特性是集成了 4 个高电平侧栅极驱动器,通常用于 EPS 系统中的电池断开和 3 相断开。这可以消除外部元件/ IC 封装,节省 BOM 成本并减少 PCB 面积。

目标应用

汽车控制模块,如:

  • 电子助力转向 (EPS)
  • 变速器控制单元 (TCU)
  • 高级制动系统 (ABS)
  • 排放控制模块
  • 其他汽车应用



汽车控制单元 ASIL-D PMIC

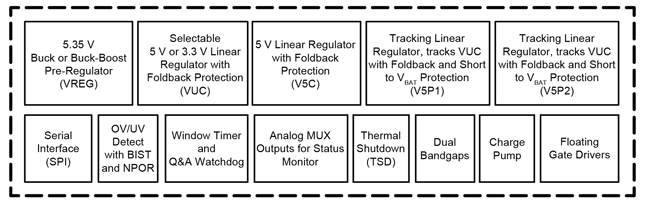

Top Features

  • A2-SIL™ 产品—器件专为安全性至关重要的系统而打造
  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 宽输入电压范围 3.8 至 36 VIN 工作范围,最大值 40 VIN
  • 2.2 MHz 降压或升降压前置稳压器(VREG:5.35 V)
  • 带折返过流短路保护的四个内部线性稳压器
    • VUC:微控制器的可选输出 (3.3 V / 5.0 V) 稳压器
    • V5C:5 V 通用 LDO 稳压器
    • V5P1 和 V5P2:两个 LDO 稳压器(跟踪 VUC 电压),并配有用于远程传感器的电池短路保护
  • 问答看门狗和窗口看门狗定时器
  • 带有电荷泵的浮动栅极驱动器,用于外部隔离器 NFET 控制
  • 通过串行外设接口 (SPI) 进行控制和诊断报告
  • 微处理器控制的逻辑启用输入 (ENB)
  • 点火启用输入 (ENBAT)
  • 频率抖动和受控转换率有助于可减少 EMI/EMC
  • 所有输出轨欠压保护
  • 过热保护
  • -40°C - 150°C 的结温范围

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK82800KLV-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ARG82800KLVATR 38-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

ARG82800 封装
