ACS723:高精度电流隔离电流传感器 IC

Description

Allegro™ ACS723 电流传感器 IC 是工业、商业和通信系统交直流传感的精确经济的解决方案。小型封装非常适合空间狭小的应用,由于减少了电路板的面积,还降低了成本。典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

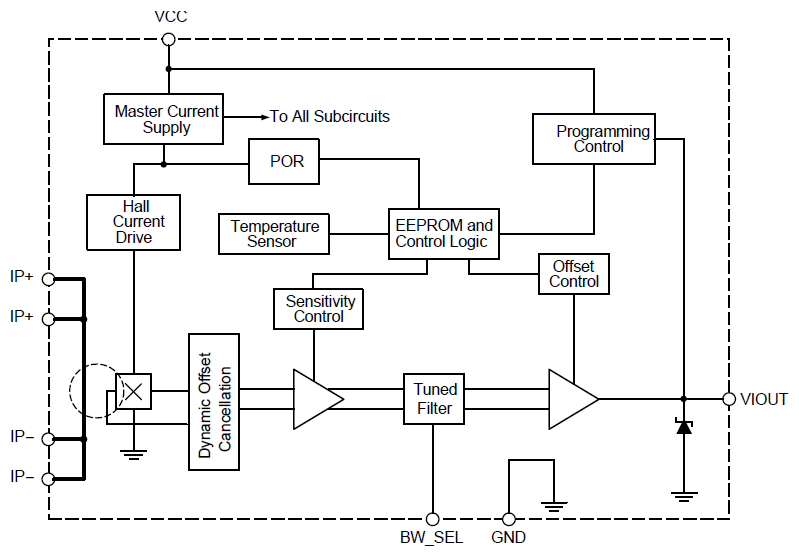

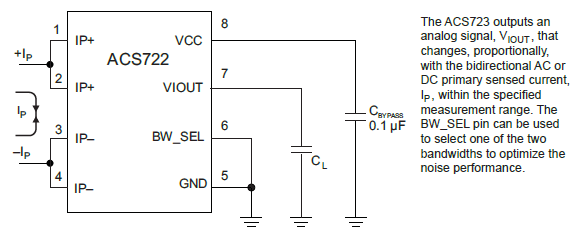

该器件具有精确的、低偏移线性霍尔传感器电路,并在晶片表面附近设有铜传导通路。通过该铜传导通路的应用电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过磁场与霍尔传感器的靠近来优化器件精确度。精确的比例电压由低偏置的稳定斩波 BiCMOS 霍尔 IC 提供,该 IC 包括 Allegro 的专利数字温度补偿装置,可以实现基于温度的超精确性能。通过一次铜导体路径(从引脚 1 和 2 至引脚 3 和 4)的电流增加时,该器件的输出具有正斜率,该路径用于电流感测。此传导路径内部电阻的典型值是 0.65 mΩ(采用 LC SOIC8 封装)以及 0.85 mΩ(采用 MA SOIC16W 封装),两者均具有低功耗特性。

传导路径的端子与传感器引线(引脚 5-8)采用电气隔离。由此可在高电平电流传感应用场合使用 ACS725 电流传感器,而且无需使用高电平侧差分放大器或其他昂贵的隔离技术。

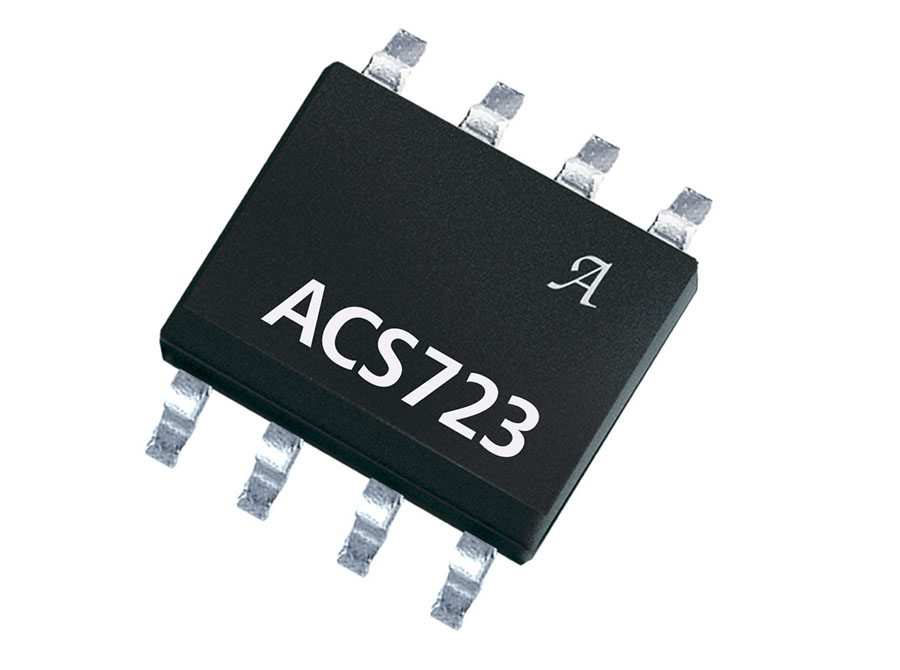

ACS723 采用小型扁平表面安装座 SOIC8 封装,或是高隔离电压表面安装座 SOIC16W 宽体封装。引脚架采用 100% 雾锡电镀,可与标准无铅(Pb)印刷电路板装配流程兼容。该器件的内部无铅,但倒装芯片高温铅基焊球除外,目前该器件属于 RoHS 豁免产品。该器件在工厂装运前,经过充分校准。

Top Features

  • 利用专利集成数字温度补偿电路,您可以在开环传感器中获得近似闭环的温度测量精确度。
  • UL60950-1 (ed. 2) 认证
    • 介电强度电压
      • ACS723LLC:2.4 kVrms
      • ACS723KMA:4.8 kVrms
    • 基本隔离工作电压
      • ACS723LLC:420 Vpk 或 VDC / 297 Vrms
      • ACS723KMA:1550 Vpk / 1097 Vrms 或 VDC
    • 增强隔离工作电压
      • ACS723KMA:800 Vpk / 565 Vrms 或 VDC
  • 凭借专有放大器和过滤器设计技术,该器件具有业界领先的噪声性能,并且带宽也显著改善
  • 引脚可选带宽:80 kHz(高带宽应用)或 20 kHz (低噪声性能)。
  • 一次导体,功率损失低,耐冲击电流容量大。
    • ACS723LLC:0.65 mΩ
    • ACS723KMA:0.85 mΩ
  • 封装:
    • ACS723LLC:小型扁平 SOIC8 封装适合空间狭小应用
    • ACS723KMA:扁平 SOIC16 宽体封装,适合空间狭小的高隔离电压应用
  • ACS723LLC:集成屏蔽实际上消除了从电流导体至晶片的电容耦合,显著抑制了高 dv/dt 瞬变导致的输出噪声
  • 4.5 至 5.5 伏特,单电源操作
  • 与交直流电流成正比的输出电压
  • 出厂时校准灵敏度和静态输出电压实现更高精确度
  • 稳定斩波实现极度稳定的静态输出电压
  • 近零的磁滞
  • 电源电压的成比例输出

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK723KMA-10AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723KMA-20AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723KMA-40AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723LLC-05AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723LLC-10AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723LLC-20AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723LLC-40AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK723LLC-45AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ACS723KMATR-20AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723KMATR-40AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-05AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-10AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-10AU-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-20AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-20AU-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-40AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-40AU-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS723LLCTR-50AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
