ACS726:具有差分输出和外部可调增益功能的电位隔离电流传感器 IC

Description

Allegro™ ACS726 电流传感器 IC 系列为工业、商业和通信系统的 AC 电流感测提供经济实惠、精确的解决方案。该器件采用的封装设计便于客户使用。典型应用包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

全差分输出提供了卓越的输出偏置漂移和共模噪声抵抗能力。

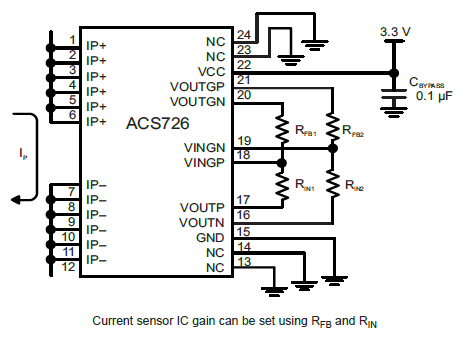

ACS726 是首款含有可通过外部 RC 网络调整增益和带宽的全差分后端放大器 (BEA) 的电流传感器 IC。该 BEA 是完全独立的,在不用时可以断开其电源,降低功耗。

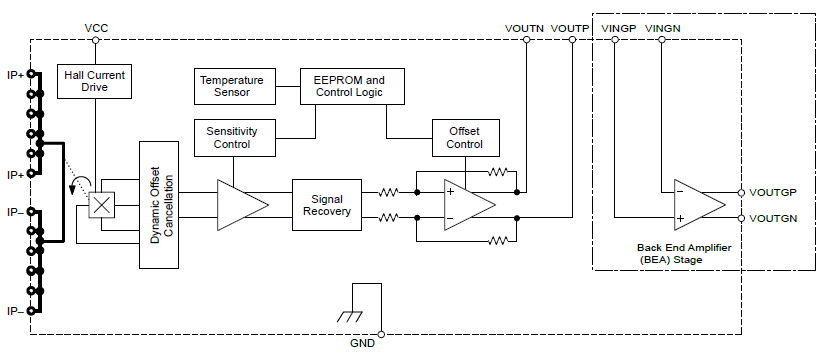

该器件由一个低偏置的精密线性霍尔传感器电路组成,其铜制电流通路靠近晶片的表面。通过该铜制电流通路施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁场靠近霍尔传感器,实现器件精度优化。精确的成比例电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供,该 IC 在封装后已进行精确度编程。当越来越多的电流流经铜制主电流通路(从引脚 1 和 6,到引脚 7 和 12)时,器件的输出为正差分电压 (VOUTP – VOUTN)。前述路径是电流传感使用的路径。该电流通路的内电阻通常是 1.1  mΩ,具有较低的功率损耗。

电流通路的接线端与传感器 IC 信号线(引脚 13 到 24)电气绝缘。这使得 ACS726 电流传感器 IC 可用于未使用高压侧差分放大器或其他高成本绝缘技术的高压侧电流传感应用。

ACS726 采用小型低剖面表面安装 QSOP24 封装(后缀 LF)。引脚框采用 100% 雾锡电镀,可与标准无铅印刷电路板装配流程兼容。该器件内部不含铅,目前享有《限制使用某些有害物质指令》(RoHS) 豁免权的倒装芯片高温含铅焊球除外。器件(不包括 BAE)在出厂装运前已完全校准。

Top Features

  • 全差分结构可提高抵抗偏置漂移和共模噪声的能力
  • 备用差分后端放大器使用简单的 RC 网络实现外部可调增益和带宽
  • 通过专利放大器和滤波器设计工艺大幅提高带宽
  • 高带宽 120 kHz 模拟输出
  • 获得专利的集成数字温度补偿电路可在开环传感器中、整个温度范围内实现近乎闭环的精确度
  • 1.1 mΩ 低功耗和高涌流耐受能力的初级导体电阻
  • 小尺寸纤薄 QSOP24 封装适合空间有限的应用
  • 集成屏基本消除了电流导体到晶片之间 dV/dt 高瞬变电压产生的电容耦合
  • 3 至 3.6 V,单电源供电
  • 工厂校准灵敏度和静态输出电压用于改进精确度
  • 稳定斩波器带来极为稳定的静态输出电压
  • 电源电压的成比例输出

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK726LLF-20B-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK726LLF-40B-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ACS726LLFTR-20B-T 24-lead QSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS726LLFTR-40B-T 24-lead QSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Design Support Tools

设计支持工具

Allegro MicroSystems, LLC 提供的 Gerber 文件仅供参考。任何材料、信息或说明均按“原样”提供,无任何类型的担保。针对具体应用而优化印刷电路板 (PCB) 布局以及选择组件应由用户负责。
