A3910:双路半桥式电动机驱动器

Description

A3910 是一款双路半桥式电动机驱动器,专为低成本、低电压的电池供电应用而设计。输出的额定工作电流可高达 500 mA。

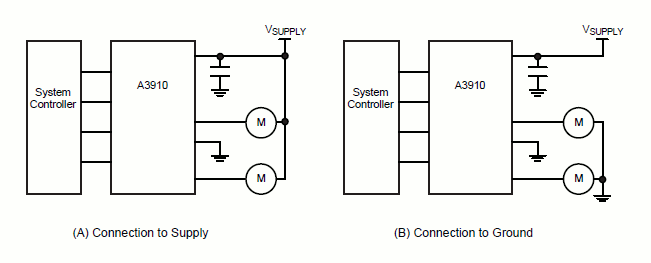

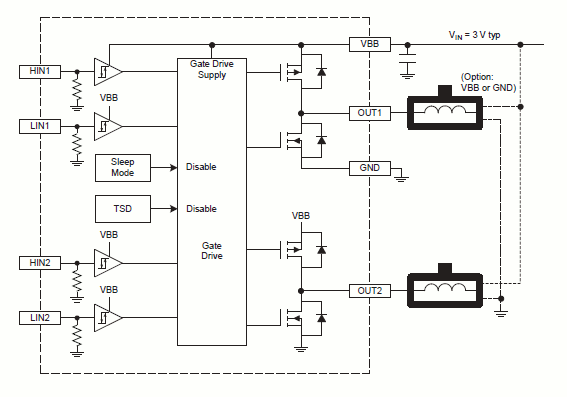

通过对高端和低端驱动器进行直接控制,可实现高端或低端脉冲宽度调制。该电机可连接至电源或接地。与使用简单的钳位二极管相比,使用 MOS 开关可改进电机的刹车动作。

A3910 采用 2 mm × 2 mm、8 端子 QFN 封装 (EE),且带有外露散热板。该封装为无铅 (Pb) 封装,引脚框采用 100% 雾锡电镀。

Top Features

  • 低 RDS(开) 输出
  • 零耗电的待机模式
  • 小型 2 mm × 2 mm DFN 封装
  • 交叉电流保护
  • 过热关机保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK3910EEE-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A3910EEETR-T 8-lead DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

EE-DFN 8 引脚封装,带外露散热板
