A4979:微步可编程步进电动机驱动器

Description

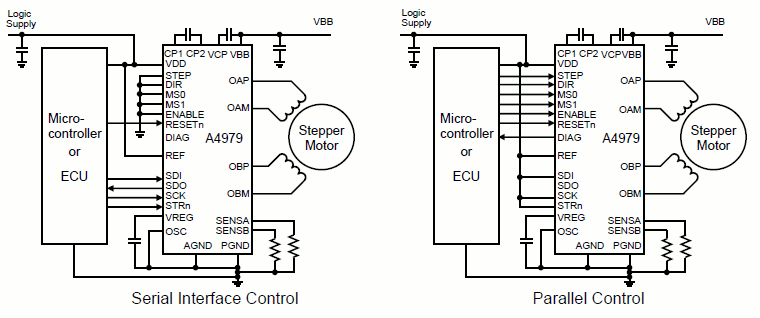

A4979 是一款灵活的微步电动机驱动器,内置转换器,易于操作。它采用单芯片解决方案,能够以全步进、半步进、四分之一及十六分之一步进模式驱动双极步进电动机,工作电压和电流可达 50 V 和 1.5 A。A4979 可由简易的步进和方向输入或兼容 SPI 的串行接口控制,该串行接口也可用于编程多种集成功能及读取诊断信息。

电流调整器通过编程,能以固定停机时间或固定频率 PWM 工作,并可通过多种衰减模式降低电动机的可闻噪音和提高步进准确性。另外,相电流表可以通过串行接口编程,为特定应用建立独特的微步电流分布,从而进一步提高电动机的性能。

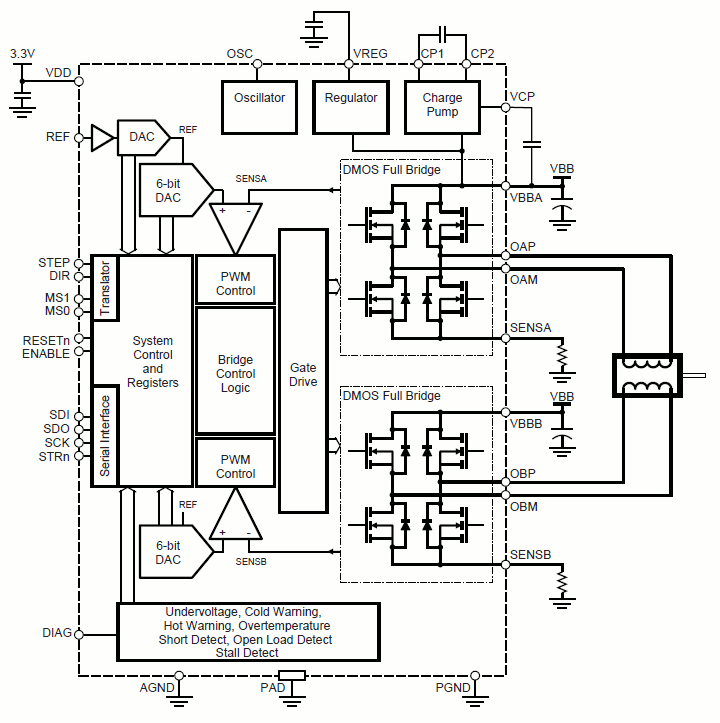

电动机各相电流均使用同步整流通过 DMOS 全桥式装置控制,以减少功率耗散。在高侧驱动和低侧驱动之间切换时,内部电路和计时器可防止跨导和击穿。

输出有短路保护功能。此外,它还具有低负载电流和失速转子检测功能。芯片级保护包括:高低温警告、过温关机和欠压锁定。A4979 采用 28 针 TSSOP 电源包封装,并在外面装有散热板(封装类型为 LP)。无铅封装,采用 100% 雾锡电镀引线框架。

Top Features

  • 典型应用达 1.5 A,50 V
  • 低 RDS (开启)输出,0.5 Ω汲取电流,典型
  • 自动电流衰减模式检测/选择
  • 混合、快速及慢速电流衰减模式
  • 低功耗同步整流
  • 内部 UVLO 及热关闭电路
  • 交叉电流保护
  • 短路及开路负载诊断
  • 高温和低温警告
  • 失速检测功能
  • 兼容 SPI 或简易的步进和方向运动控制
  • 通过兼容 SPI 的串行接口实现了高度可配置性能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK4979GLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4979GLPTR-T 28-lead TSSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
