ACS717:高隔离电压线性电流传感器 IC(配有 850 μΩ 电流导体)

Description

Allegro™ ACS717 电流传感器 IC 是工业、商业和通信系统交直流传感的高隔离电压经济解决方案。虽然宽体结构能提供高隔离电压所需的爬电距离和电气间隙,但小型封装是空间狭小应用的理想选择。典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

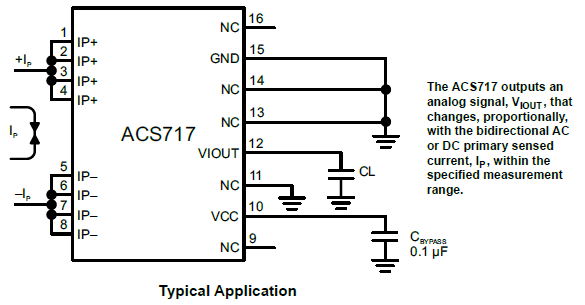

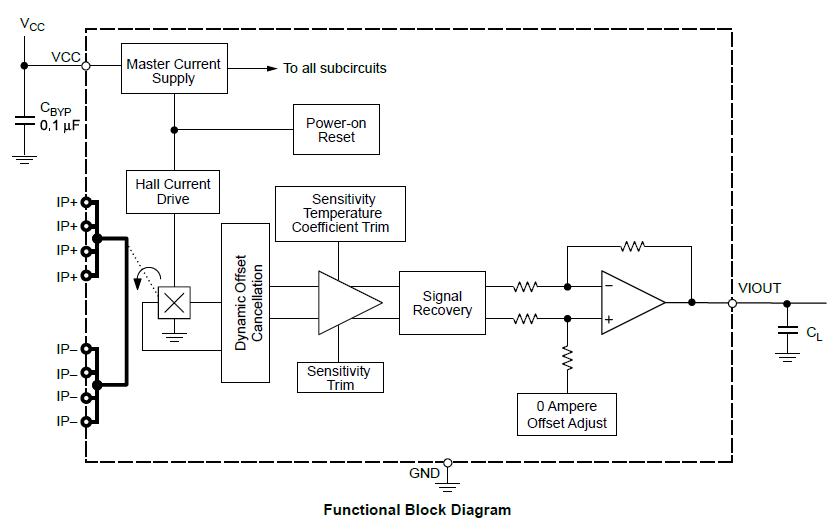

该器件具有精确的、低偏移线性霍尔传感器电路,并在晶片表面附近设有铜传导通路。通过该铜传导通路的应用电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过磁场与霍尔传感器的靠近来优化器件精确度。低偏移、斩波稳定 BiCMOS 霍尔 IC 提供比例电压,该 IC 在封装后还要经过精确度编程。通过一次铜导体路径(从引脚 1-4 至引脚 5 -8)的电流增加时,该器件的输出具有正斜率,该路径用于电流感测。该传导路径的常规内电阻为 0.85mΩ,具有较低的功率损耗。

传导路径的端子与传感器引线(引脚 10-15)采用电气隔离。由此可在高电平电流传感应用场合使用 ACS717 电流传感器,而且无需使用高电平侧差分放大器或其他昂贵的隔离技术。

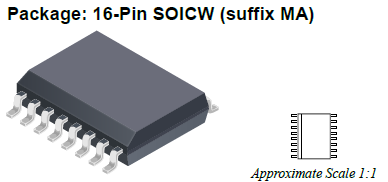

ACS717 采用扁平表面的小封装安装座 SOICW16(后缀 MA)。该器件为无铅产品,采用 100% 雾锡电镀。该器件在工厂装运前,经过充分校准。

Top Features

  • IEC/UL 60950-1 Ed.2 认证:
    • 介电强度 = 4800 Vrms(测试 60 秒)
    • 基础隔离电压 = 1550 Vpeak
    • 增强隔离电压 = 800 Vpeak
  • 面积小的扁平型 SOIC16 宽体封装适合需要高电流隔离的空间狭小应用场合
  • 0.85 mΩ 一次导体,功率损失低,耐冲击电流容量大。
  • 400μA RMS √Hz 低噪声密度实现最大带宽 (40 kHz) 的典型参考噪声 70 mA(rms)
  • 3.3 V,单电源操作
  • 与交直流电流成正比的输出电压
  • 出厂时校准灵敏度和静态输出电压实现更高精确度
  • 稳定斩波实现极度稳定的静态输出电压
  • 电源电压的成比例输出

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK717KMA-10AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK717KMA-20AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ACS717KMATR-10B-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS717KMATR-20B-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Design Support Tools

设计支持工具

Certificates of Compliance

CB Certificates

Allegro MicroSystems, LLC 提供的 Gerber 文件仅供参考。任何材料、信息或说明均按“原样”提供,无任何类型的担保。针对具体应用而优化印刷电路板 (PCB) 布局以及选择组件应由用户负责。
