ACS710: 带宽 120 kHz,高压绝缘电流传感器 IC,具有集成过流检测功能

Description

Allegro® ACS710 电流传感器 IC 为工业、商业和通信系统中的电流传感应用提供经济实惠的精确解决方案。此设备配有小尺寸壁挂式包装,便于用户使用。

ACS710 设备有一个精确的线性霍尔传感器集成电路,且其铜制的电流路径靠近晶片的表面。外加电流流经铜制电流路径,而霍尔传感器 IC 的模拟输出电压则对外加电流产生的磁场进行线性跟踪。ACS710 的精确性由于这一专利包装设备实现了最大化,因为霍尔元件的位置与需要测量的电流十分接近。

Allegro 独有的集成屏幕技术提供的对电流导体 dV/dt 信号和杂散电场的高抗扰能力,确保高端、高电压应用中的低输出电压纹波和低偏置漂移。

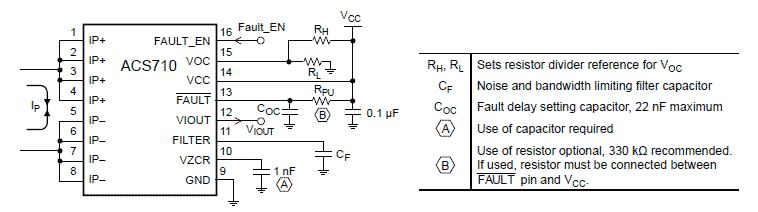

过流电压输入(VOC 管脚)让用户能为此设备设定过流故障标准。当流经铜制电流路径 (介于 IP+ 和 IP– 管脚之间)的电流超过了这一标准,断开的漏极过流故障管脚会转为逻辑低状态。ACS710 内部线性霍尔传感器 IC 的写入只读程序使得模拟和数字输出信号都异常精准。

用于电流感应的典型铜制路径内电阻是 1 mΩ,功率耗损很小。而且,电流路径与低压传感器的输入和输出均为绝缘。这样,ACS710 传感器系列可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。

应用

  • 电动机控制与保护
  • 负载管理与过流检测
  • 功率变换与电池监控 /UPS 系统

Top Features

  • 通过专利放大器和滤波器设计工艺实现高带宽行业领先的噪音性能
  • 体积小,适用于有空间限制的应用。
  • 1 mΩ 初级导体电阻产生的功率损耗小
  • 高绝缘电压适合在电网火线应用
  • 可供用户调整的过流故障标准
  • 过流故障信号通常反映 <2 µ中的过流状况
  • 由于 dV/dt 的高瞬变电压,集成屏幕事实上能完全消除电流导体中的电容耦合。
  • 滤波管脚电容器能提高低带宽应用中的分辨率。
  • 3 至 5.5 V, 单电源工作
  • 厂家设定的灵敏度和静态输出电压
  • 稳定斩波带来十分稳定的静态输出电压
  • 电源电压的成比例输出

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK710KLA-12CB-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK710KLA-25CB-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK710KLA-6BB-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-10BB-NL-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-10BB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-12CB-NL-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-12CB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-25CB-NL-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-25CB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-6BB-NL-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS710KLATR-6BB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

用于电流感应的典型铜制路径内电阻是 1 mΩ,功率耗损很小。而且,电流路径与低压传感器的输入和输出均为绝缘。这样,ACS710 传感器系列可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。

Package

LA 封装 .stp 模型
Allegro MicroSystems, LLC 提供的 Gerber 文件仅供参考。任何材料、信息或说明均按“原样”提供,无任何类型的担保。针对具体应用而优化印刷电路板 (PCB) 布局以及选择组件应由用户负责。
