Allegro™ ACS722 电流传感器 IC 是工业、商业和通信系统交直流传感的精确经济的解决方案。小型封装非常适合空间狭小的应用,由于减少了电路板的面积,还降低了成本。典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

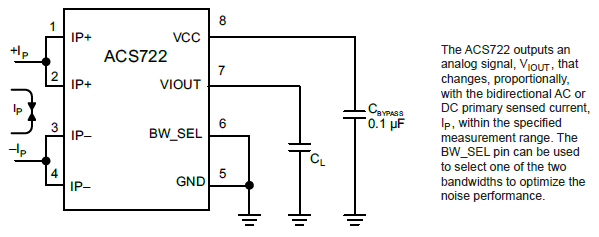

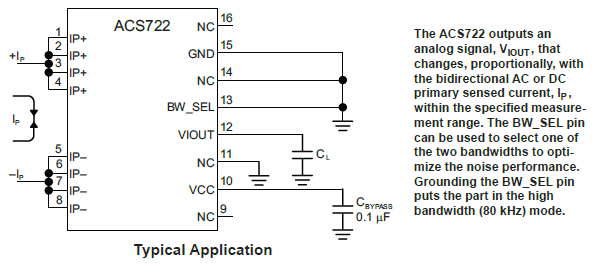

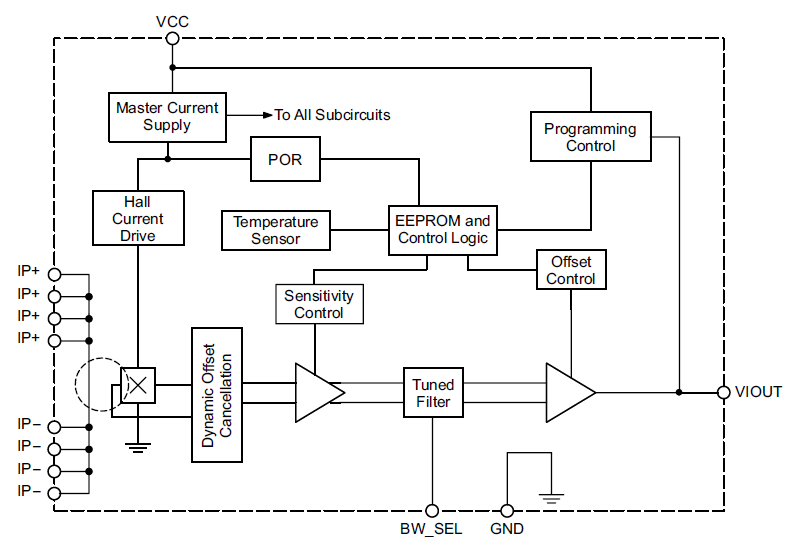

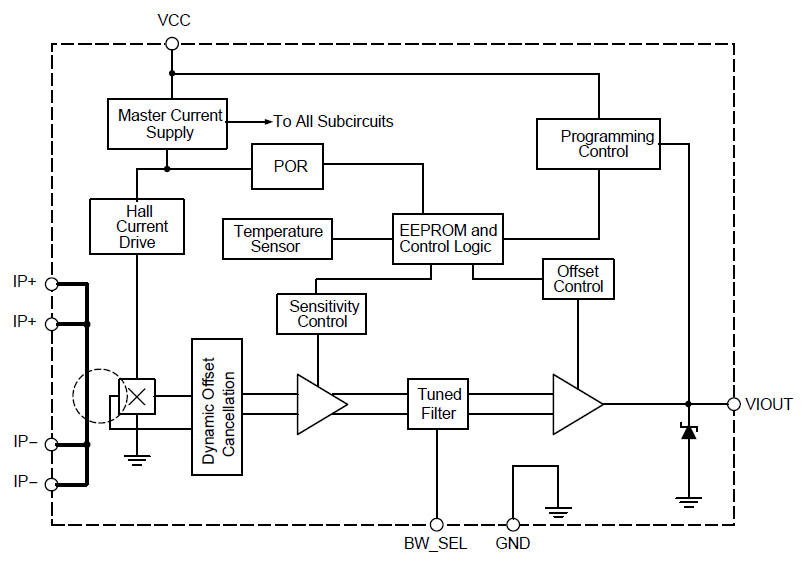

该器件具有精确的、低偏移线性霍尔传感器电路,并在晶片表面附近设有铜传导通路。通过该铜传导通路的应用电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过磁场与霍尔传感器的靠近来优化器件精确度。精确的比例电压由低偏置的稳定斩波 BiCMOS 霍尔 IC 提供,该 IC 包括 Allegro 的专利数字温度补偿装置,可以实现基于温度的超精确性能。通过一次铜导体路径(从引脚 1 和 2 至引脚 3 和 4)的电流增加时,该器件的输出具有正斜率,该路径用于电流感测。此传导路径内部电阻的典型值是 0.65 mΩ(采用 LC SOIC8 封装)以及 0.85 mΩ(采用 MA SOIC16W 封装),两者均具有低功耗特性。
传导路径的端子与传感器引线(引脚 5-8)采用电气隔离。由此可在高电平电流传感应用场合使用 ACS722 电流传感器,而且无需使用高电平侧差分放大器或其他昂贵的隔离技术。

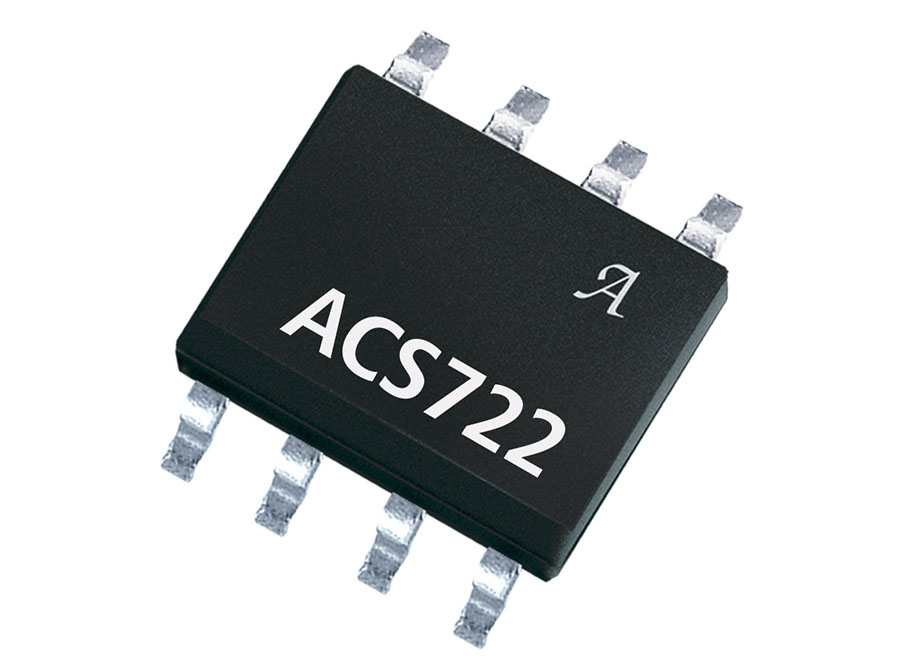

ACS722 采用小型扁平表面安装座 SOIC8 封装,或是高隔离电压表面安装座 SOIC16W 宽体封装。引脚架采用 100% 雾锡电镀,可与标准无铅(Pb)印刷电路板装配流程兼容。该器件的内部无铅,但倒装芯片高温铅基焊球除外,目前该器件属于 RoHS 豁免产品。该器件在工厂装运前,经过充分校准。
